ITW410 / ITW710 | Kit monitoraggio e registrazione 8/16 canali

ITW

Sistema di Registrazione e monitoraggio multicanale

Kit SW + HW

ITW è una soluzione per la registrazione e il monitoraggio di processi. Il sistema può gestire da 1 a 8 segnali analogici nella configurazione ITW410 (4") e da 1 a 16 segnali analogici nella configurazione ITW710 (7”).

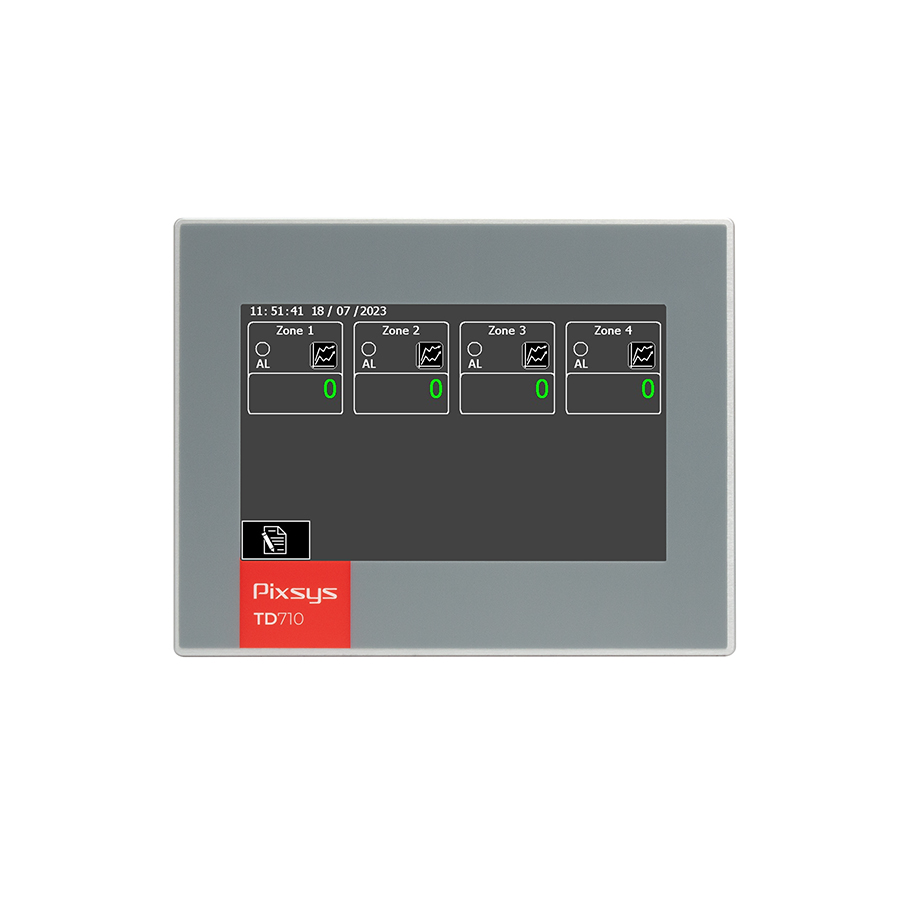

Ogni ingresso/canale è programmabile per la lettura di differenti tipologie di sonde (PT100, Termocoppie, NTC, PTC) o segnali analogici 4..20mA/0..10V (trasduttori di umidità, pressione, livello...). E' possibile visualizzare il valore istantaneo di ciascun ingresso, effettuando la registrazione grafica del valore nelle ultime 24 ore.

Sono disponibili delle uscite digitali correlabili a soglie di allarme.

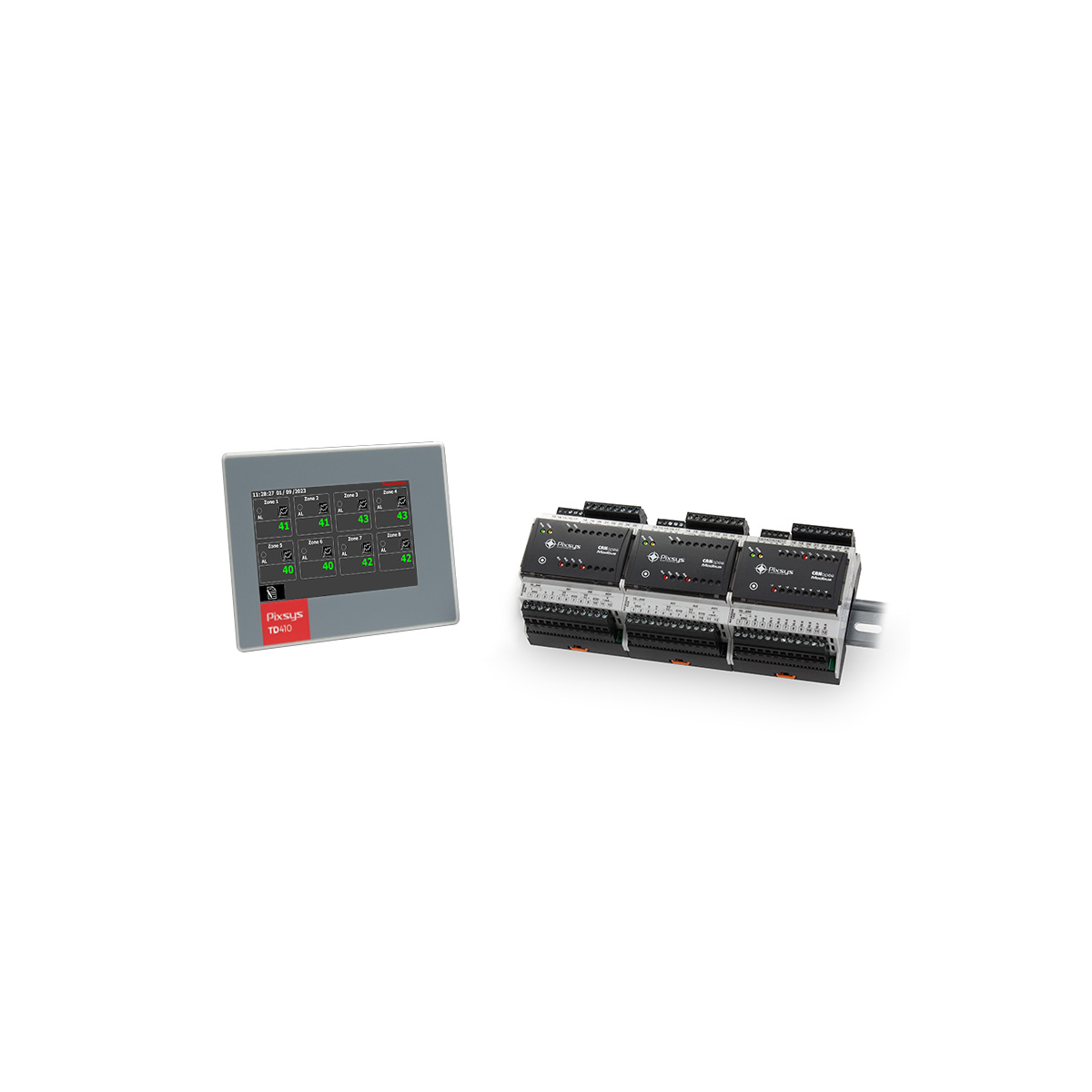

Il kit hardware comprende uno o due moduli di acquisizione I/O MCM260X-5AD / MCM260X-1AD e un display touchscreen TD410-AD (4") o TD710-A-2ETH (7") che comunicano via seriale RS485 / Modbus-RTU.

Caratteristiche Generali

Dimensioni (L x H x P)
TD410-AD: 140 x 100 x 30 mm (foratura 130 x 89 mm)
TD710-A-2ETH: 204 x 160 x 35 mm (foratura 181 x 144 mm)
Materiale
Pannello frontale: lega d'alluminio fresato dal pieno, maschera in poliestere. Contenitore: metallo 10/10 verniciato Ral 7016
Peso
Circa 937 g
Protezione
Frontale: IP65, Contenitore e morsettiere: IP20
Condizioni operative
Temperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
Certificazioni
CE, UL

Caratteristiche Hardware

CODICI D'ORDINE	ITW410-4-0	ITW410-4-16	ITW710-4-0	ITW710-4-16
Alimentazione	24 V AC/DC ±15% 50/60 Hz - isolamento galvanico 2,5kV
Consumo	5,5 Watt/VA	5,5 Watt/VA	6,5 Watt/VA	6,5 Watt/VA
Memoria SSD/Flash	eMMC 2 GB
Display	LCD TFT touch screen 4.3", formato 16:9		LCD TFT touch screen 7", formato 16:9
Orologio	Real-Time clock con batteria di Back-up
Uscite digitali - SSR control	0	16..32	0	16..32

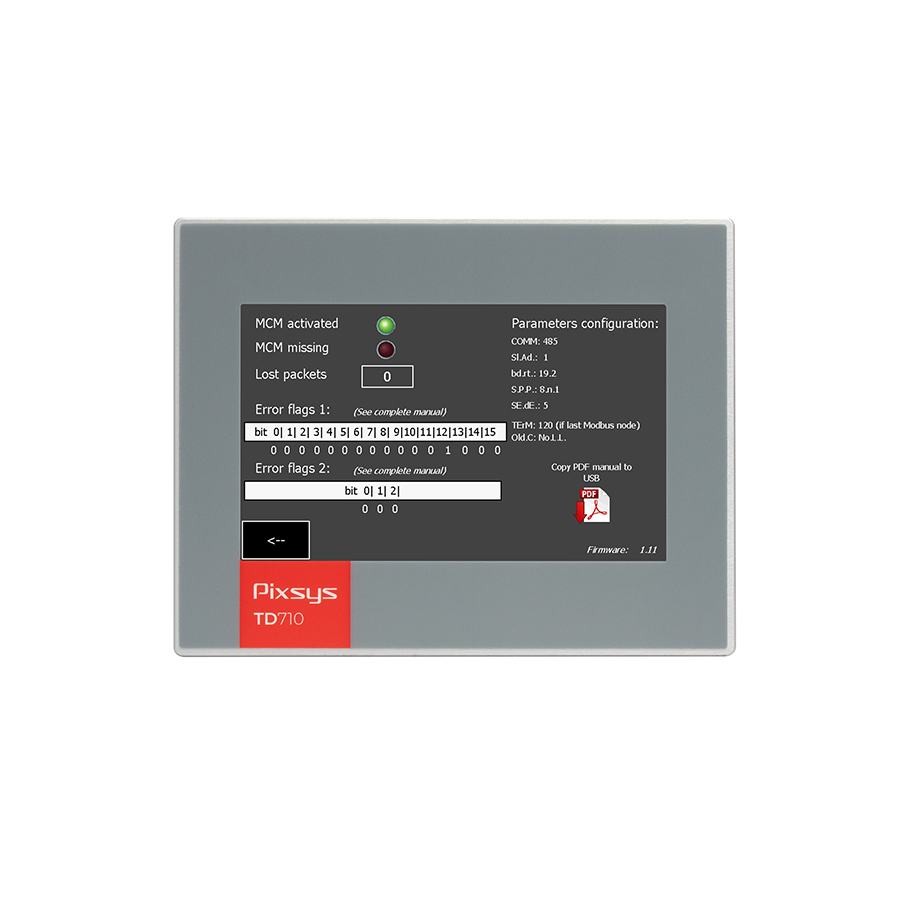

Porta seriale	RS485 per espansione (MCM260X)
Ethernet	2x 10 / 100 Mbit/s con differenti MAC
USB	1x USB 2.0 (solo sul retro, per esportazione file di registrazione in formato .CSV)
Protocollo supervisione	Modbus TCP
Funzione di Backup	Salvataggio dei parametri di configurazione

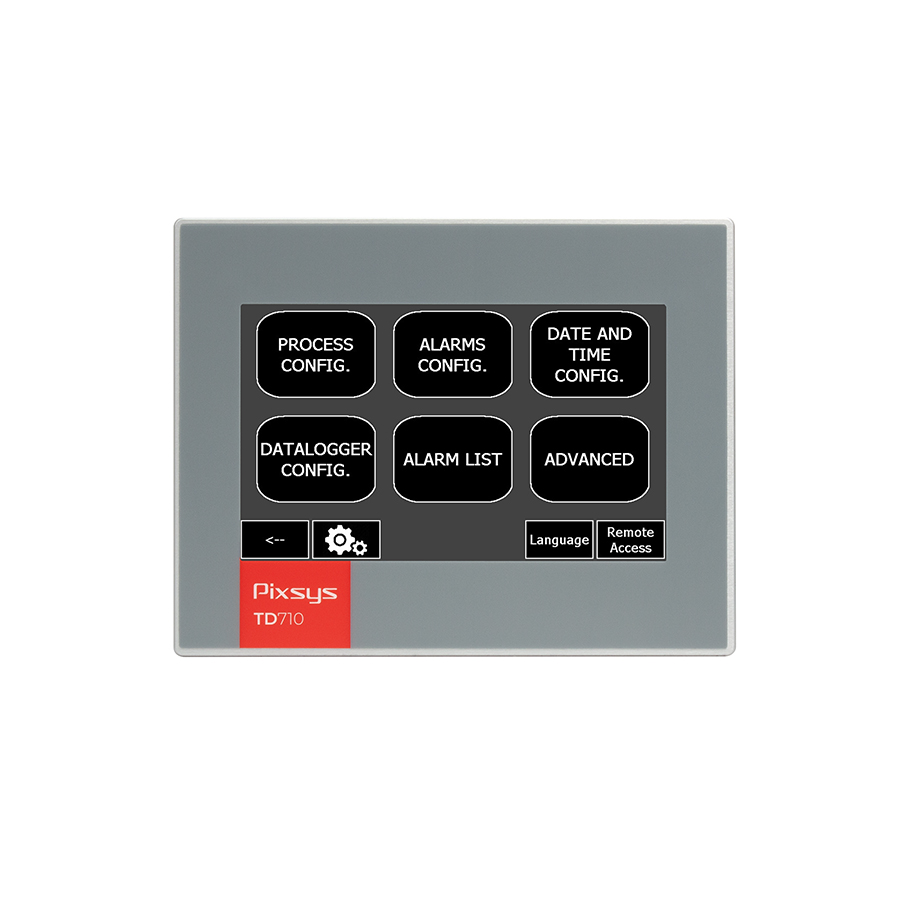

Caratteristiche Software

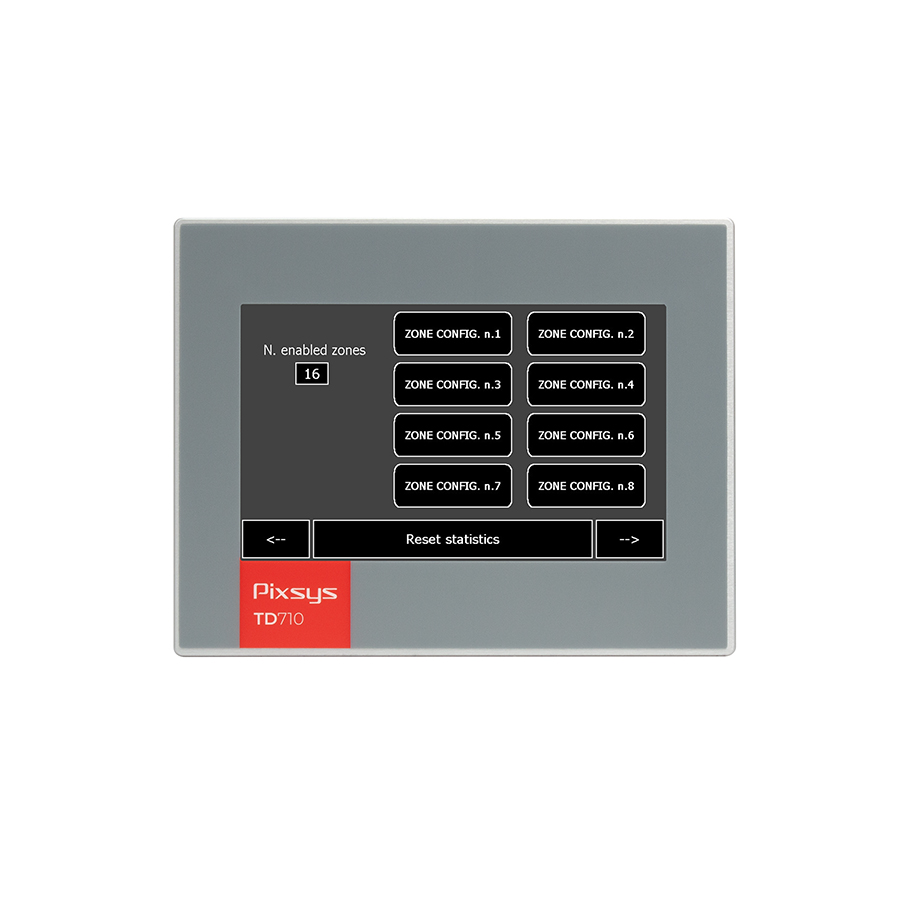

Processi

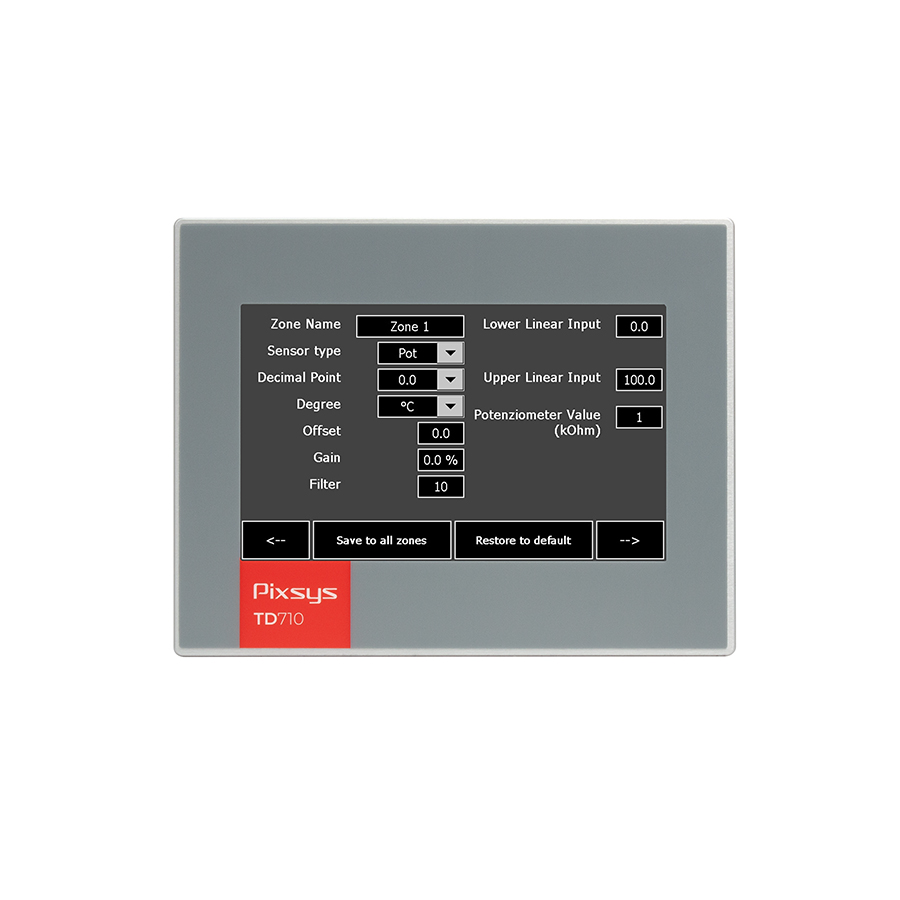

Monitoraggio fino a 16 processi (con 3 moduli MCM260X-5AD opzionali) da segnali RTD (PT100, PT1000, NTC, PTC, potenziometri), termocoppie (TC-K, TC-J, TC-S, TC-R, TC-N, TC-B), segnali normalizzati (0..20mA, 4..20mA, 0..1V, 0..10V).
Uscite

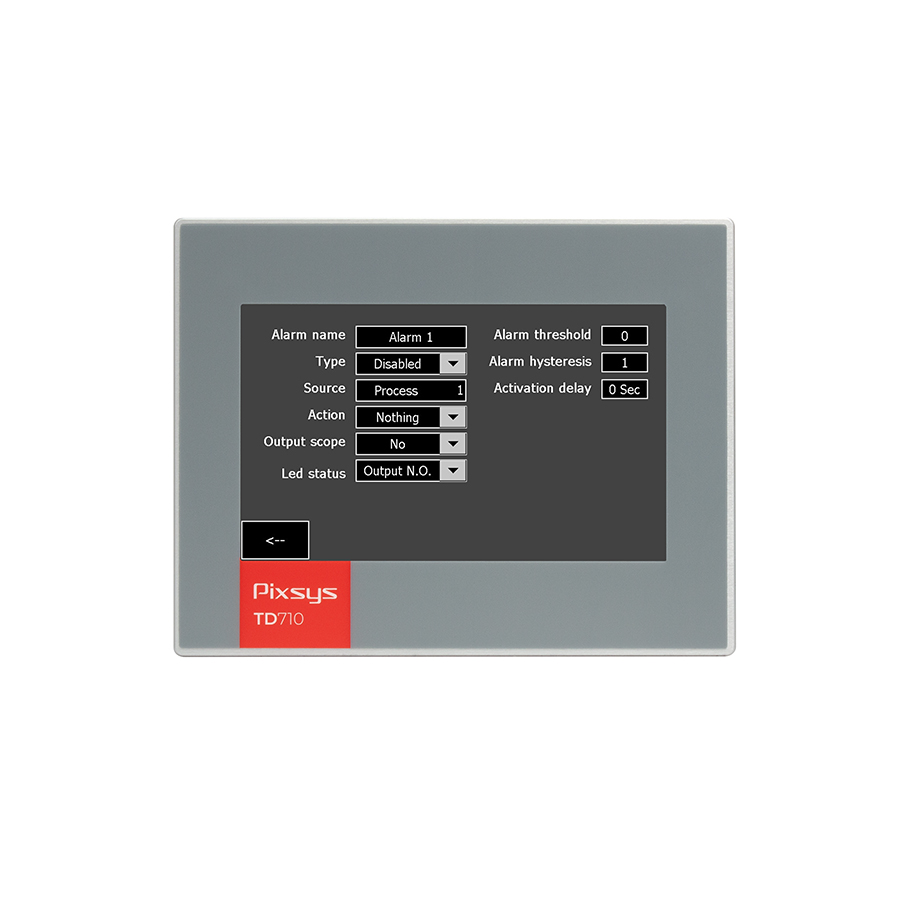

Fino a 16 uscite digitali PNP (con 1 modulo MCM260X-1AD opzionale) configurabili come allarmi di soglia/deviazione.
Datalogger
Registrazione su file .CSV dell’andamento dei processi, con tempo di campionamento minimo 10s, esportabile su chiavetta USB o via FTP.

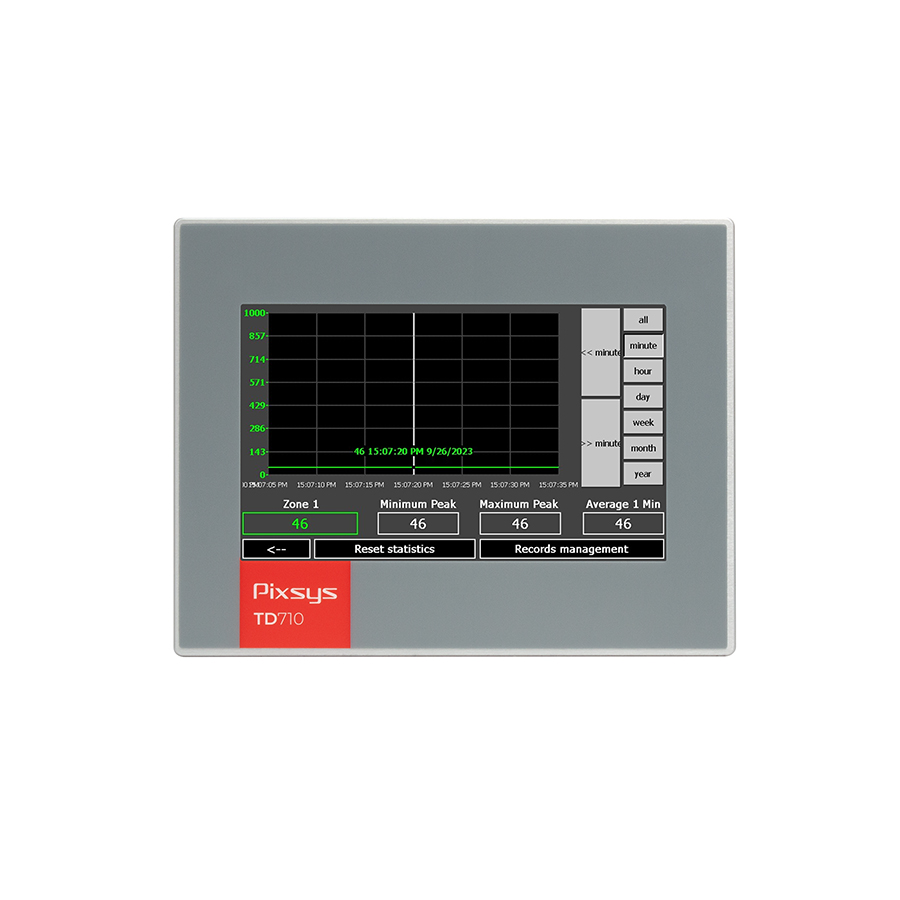

Grafici
Visualizzazione dell’andamento dell’ultima ora di ciascun processo, con scala impostabile
VPN
Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.

Installazione

Codici d‘Ordine

ITW410-4-0
KIT HMI 4" - Datalogger grafico: Software ITW + TD410-AD + MODULO MCM260X-5AD (4 zone)
ITW410-4-16
KIT HMI 4" - Datalogger grafico: Software ITW + TD410-AD + MODULO MCM260-5AD + MODULO MCM260X-1AD (16 uscite)
ITW710-4-0
KIT HMI 7" - Datalogger grafico: Software ITW + TD710-A-2ETH + MODULO MCM260X-5AD (4 zone)
ITW710-4-16
KIT HMI 7" - Datalogger grafico: Software ITW + TD710-A-2ETH + MODULO MCM260-5AD + MODULO MCM260X-1AD (16 uscite)
