L'indicatore STR571 si configura come interfaccia flessibile e completamente personalizzabile per sensori, moduli I/O, convertitori di segnale e in generale per strumentazione con segnale di uscita Modbus RTU.
Lo strumento consente di leggere/scrivere fino a otto variabili su dispositivi Modbus slave, con rappresentazione delle variabili in formato sia numerico che testuale; è possibile impostare liberamente in caratteri alfanumerici sia la descrizione che l’unità di misura per ogni variabile ed eventualmente anche riscalare il dato in visualizzazione. Il numero di variabili visualizzate per pagina può essere impostato da 1 a 4, con auto-riscalatura delle dimensioni del carattere e del conseguente numero di pagine.
Oltre alla seriale master galvanicamente isolata con protocollo Modbus RTU/Ascii, una seconda seriale slave rende possibile l’interrogazione da altro Master.
L’interfaccia di STR571 è configurabile rapidamente anche via NFC con l'APP MyPixsys, senza necessità di alimentare/cablare lo strumento o tramite menu testuali multilingua da tastiera.

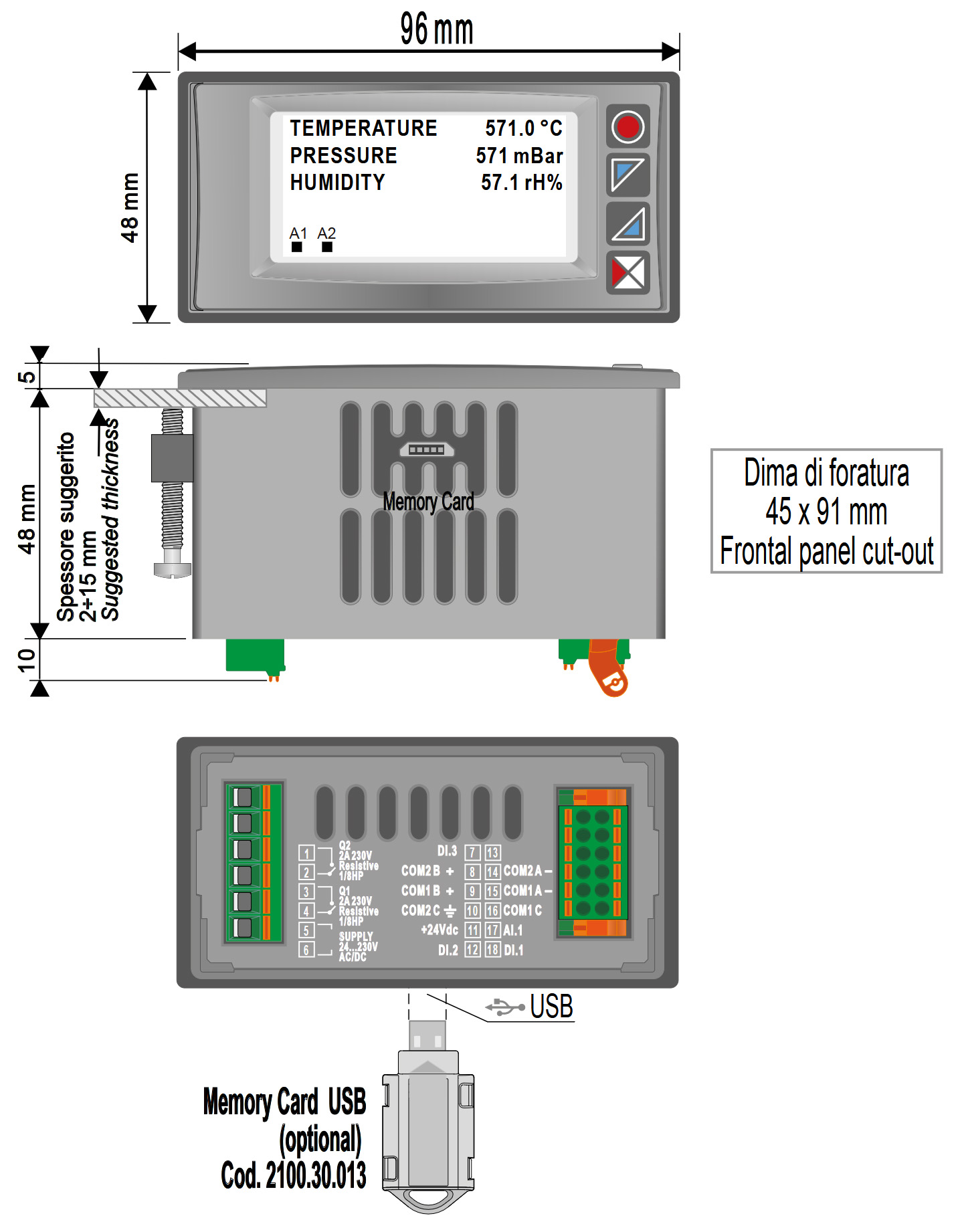

- Dimensioni96x48 (Frontale) x 48 mm (1/8Din)
- MaterialeContenitore: policarbonato V0. Mascherina frontale: gomma siliconica
- PesoCirca 165 g
- ProtezionePannello frontale: IP54, Contenitore e morsetti: IP20
- Condizioni operativeTemperatura 0..45 °C, umidità 35..95 RH%, max altitudine 2000m
- CertificazioniCE, UL
| CODICI D'ORDINE | STR571-1ABC-T128R |
|---|---|
| Alimentazione | 24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV |
| Consumo | 6 Watt/Va |
| Display | Display grafico OLED monocromatico (giallo) da 2.42", 128 x 64 |
| Ingresso analogico Potenziometro | Minimo 1KΩ (4096 punti) per impostare il valore delle variabili |
| Ingressi digitali | 2x PNP/NPN programmabili per attivare le uscite, reset allarmi, configurazione di blocco, aumento/diminuzione valore, encoder da pannello frontale per la navigazione e la modifica dei dati di input 1x PNP, programmabile per selezionare i valori |
| Uscite Analogiche | - |
| Uscita Ausiliaria | 24VDC - 30mA max per alimentazione sensori esterni e potenziometro |
| Uscite Relè | 2x 2 A - 250 V AC carico resistivo |
| Comunicazione seriale | 2x RS485 (1200..115200 Baud) opto isolata |
| USB | 1x micro USB per programmazione firmware |
- Protocolli di comunicazione1x Modbus RTU Master 1x Modbus RTU Slave
- Gestione variabiliGestione fino a 8 variabili Modbus RTU 16 o 32 bit
- Funzione MultimasterPossibilità di connessione fino a 16 dispositivi Modbus RTU master nella stessa seriale
- Trasmissione su serialeRitrasmissione dei valori di processo / setpoint / Parametri su uscita seriale RS485
- Modalità di allarmeAssoluto / Soglia, Banda con azione istantanea/ritardata/ritentiva e da ingresso digitale / Rottura sonda / attivazione da Seriale
- Funzione allarmi2 allarmi ON-OFF con isteresi
- Impostazioni visualizzazioneDa 1..4 variabili per pagina, max 12 variabili
- Visualizzazione nome del Processo e SetpointImpostabile come valore di testo con max. 16 caratteri alfanumerici
- Visualizzazione unità di misuraPossibilità di scegliere l'unità di misura del processo da visualizzare
- Menù multilinguaInglese/Italiano/Tedesco/Francese/Spagnolo
- Protezioni softwareSetpoint di comando / allarmi - Password per accesso ai parametri
- STR571-1ABC-T128RTERMINALE MODBUS 48x96 OLED RFID
2 RELAY 3 ING. DIG. 1 ING. POT. 2 RS485
