DRR460 è un regolatore PID singolo loop, ideale per controllo/regolazione di impianti muti-zona.
Un ingresso analogico è programmabile per sensori di temperatura (termoresistenze e termocoppie) e segnali in corrente e tensione. Il monitoraggio della corrente è possibile tramite ingresso TA dedicato. Due uscite logiche sono configurabili per loop di regolazione PID caldo/freddo o funzioni di allarme. Disponibile anche una uscita analogica per comando o ritrasmissione del processo. Tra le molteplici funzionalità software sono incluse logica Apri/chiudi per comando valvole e Soft-start per controllo del gradiente di salita del processo.
Modbus-RTU e CANOpen sono i protocolli di comunicazione disponibili per il collegamento in seriale a SCADA /sistemi di supervisione.
Il dispositivo risponde a esigenze di regolazione in svariati settori: estrusione plastica, stampaggio ad iniezione, packaging, forni, macchine tessili e più in generale impianti di trattamento termico multi-zona.

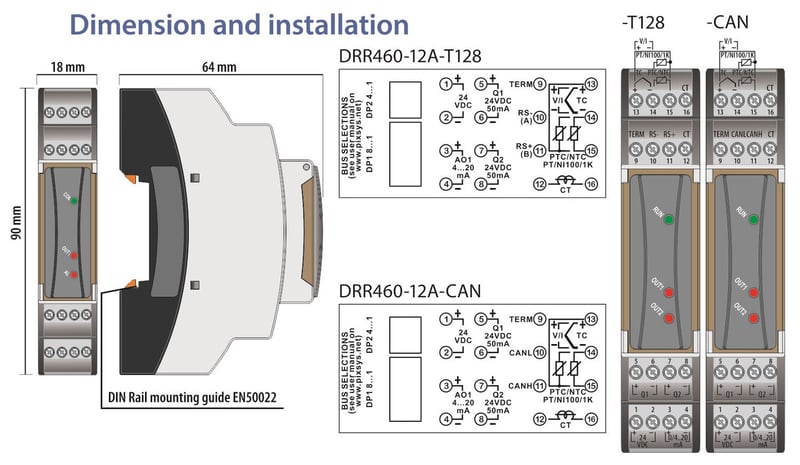

- Dimensioni18 x 90 x 64 mm - 1 modulo DIN43880
- MaterialeContenitore: Policarbonato V0; Frontale: gomma siliconica V0 autoestinguenti
- PesoCirca 210 g
- ProtezioneContenitore e morsetti: IP20
- Condizioni operativeTemperatura 0..45 °C, umidità 35..95 RH%
- CertificazioniCE, UL
CODICI D'ORDINE |
DRR460-12A-T128 |
DRR460-12A-CAN |
---|---|---|
Alimentazione |
24 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV |
|
Consumo |
3 Watt/VA |
3 Watt/VA |
Ingressi analogici |
1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti) |
1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti) |
Tempo acquisizione |
Programmabile fino a 2,1 ms (frequenza fino a 470 Hz) |
Programmabile fino a 2,1 ms (frequenza fino a 470 Hz) |
Ingresso TA |
1x T.A. 50 mA, 800 μs - 4096 points |
1x T.A. 50 mA, 800 μs - 4096 points |
Ingressi digitali |
- |
- |
Uscita digitali |
2x 24 V DC - 30 mA max |
2x 24 V DC - 30 mA max |
Uscite analogiche |
1x 0/4..20 mA, 34000 points ± 0,2% F.S. |
1x 0/4..20 mA, 34000 points ± 0,2% F.S. |
Comunicazione seriale |
RS485 (1200..115200 Baud) |
- |
CAN |
- |
CAN (50K..1Mbit) |
USB |
1x micro USB per programmazione via PC con MyPixsysLab |
1x micro USB per programmazione via PC con MyPixsysLab |
- Algoritmi regolazioneON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
- TuningManuale o automatico
- Modalità di allarmeAssoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
- Doppia azioneFunzionamento combinato caldo-freddo con doppio P.I.D
- Soft-StartImpostazione del gradiente di salita in Gradi / Ora or percentuale uscita fissa
- Logica Apri/ChiudiComando valvole motorizzate
- Configurazione parametri softwareSoftware MyPixsysLab
- Protezioni softwareSetpoint di comando / allarmi - Password per accesso ai parametri
- Protocolli di comunicazioneModbus RTU, CAN Open

- DRR460-12A-CANREGOLATORE 1 MODULO BARRA DIN
1 AI-1 AO-2 DO-CANOPEN-24VDC - DRR460-12A-T128REGOLATORE 1 MODULO BARRA DIN
1 AI-1 AO-2 DO-RS485-24VDC
