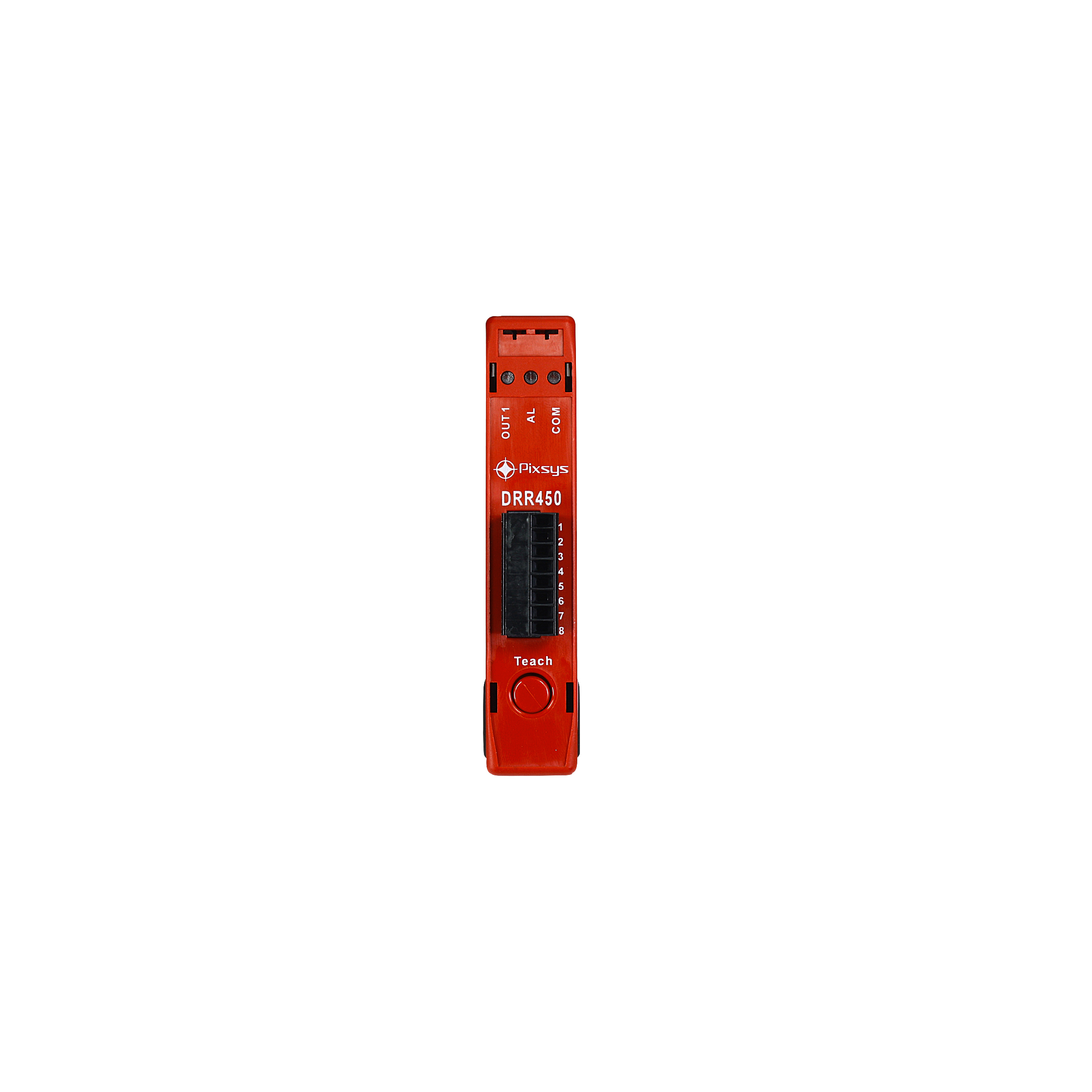

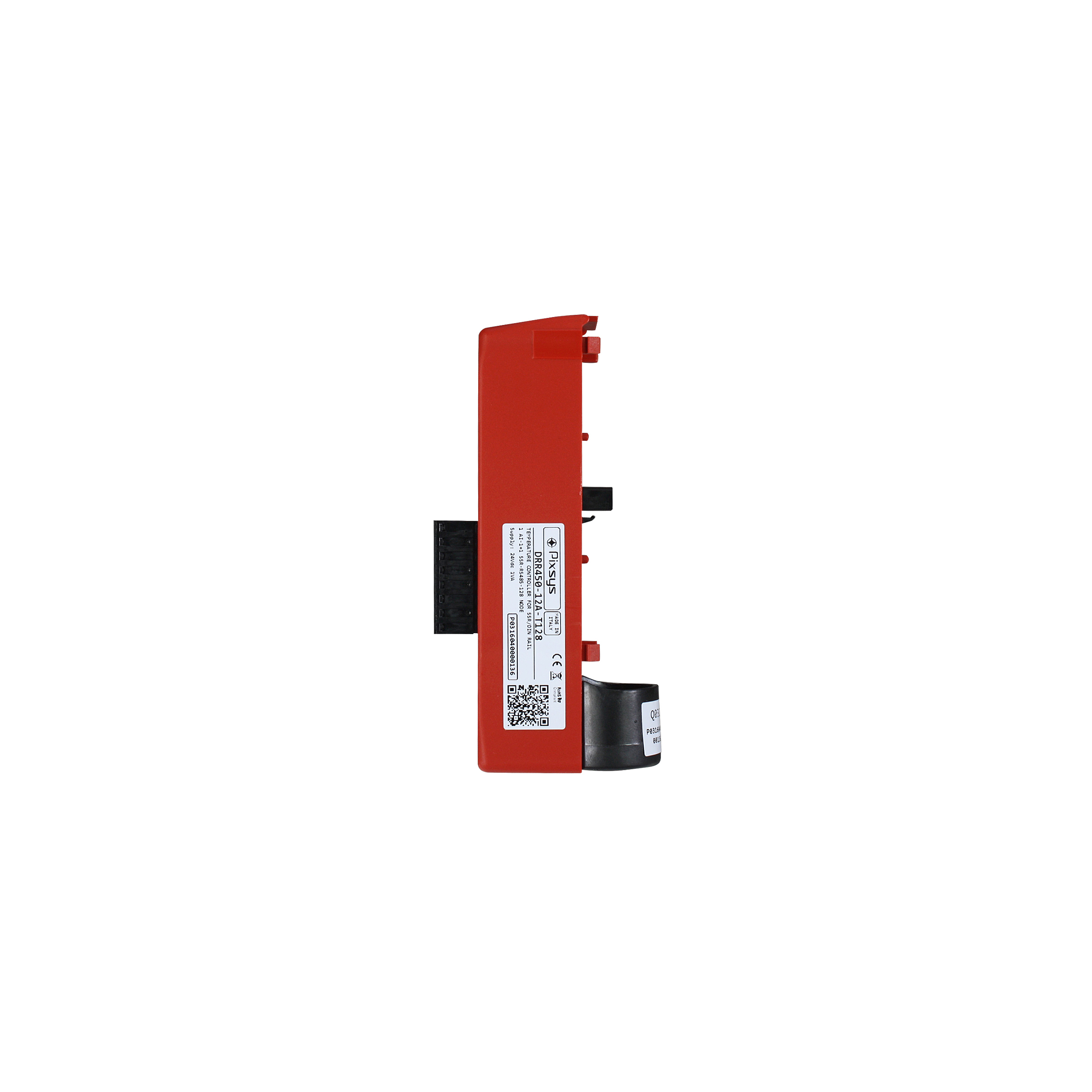

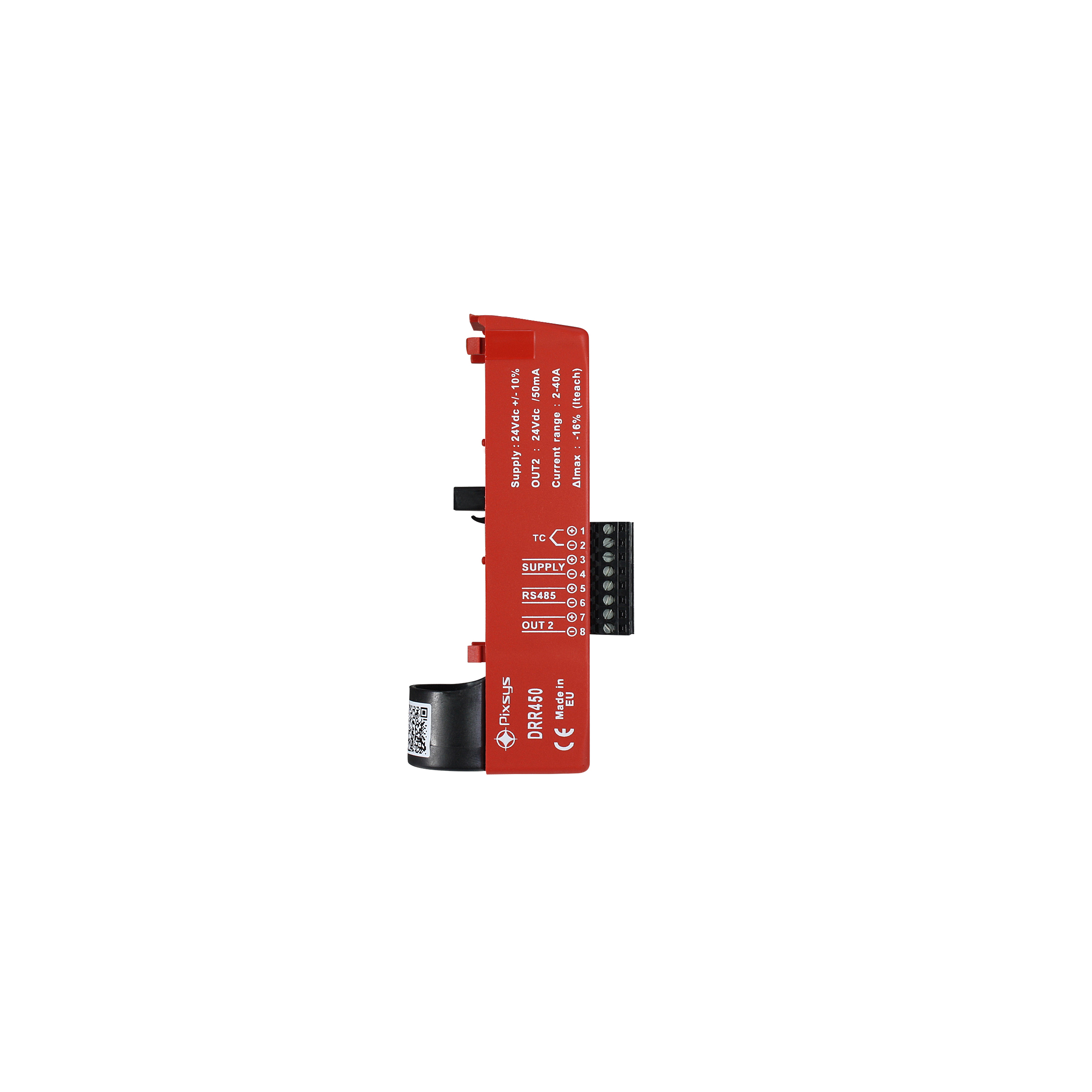

DRR450 | Termoregolatore PID

Il termoregolatore DRR450 è ideato per il controllo di temperatura su sistemi multi-zona con standard di comunicazione RS485 e protocollo Modbus RTU/Slave.

Si caratterizza per le dimensioni estremamente compatte e per la connessione diretta plug-in con il modulo di potenza SSR mono-fase completo di dissipatore, riducendo tempi e costi di cablaggio in fase di installazione.

L’integrazione del trasformatore amperometrico (TA) nel regolatore consente il monitoraggio della corrente sul carico e la gestione di un relativo allarme.

Oltre all’uscita di comando SSR, sul regolatore è disponibile una seconda uscita digitale programmabile per funzioni di PID caldo-freddo o allarme.

Il sistema trova applicazione in molteplici settori quali estrusione plastica, packaging, forni ed essicatoi ed in generale negli impianti trattamento termico multi-zona.

Caratteristiche Generali

Dimensioni
Modulo 22,5mm serie ESUC montaggio barra DIN EN50022
Materiale
Contenitore: Policarbonato V0;
Peso
Circa 75 g
Protezione
Contenitore e morsetti: IP20
Condizioni operative
Temperatura 0..45 °C, umidità 35..95 RH%
Certificazioni
CE

Caratteristiche Hardware

CODICI D'ORDINE	DRR450-12A-T128
Alimentazione	24 V DC ±10% - isolamento galvanico 2,5KV
Consumo	1 Watt/VA
Display	-
Ingressi analogici	1 x Ris. 13bit, selezione tra Termocoppie K, J, T, E (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S.)
Ingresso TA	1x T.A. 50 mA, 800 μs - Ris. 0,1 A
Ingressi digitali	-
Uscita digitali	1x 5VDC - 20mA max per comando diretto relè statico Celduc serie SU 1x 24VDC - 50mA max su morsettiera
Comunicazione seriale	RS485 (1200..115200 Baud)

Caratteristiche Software

Algoritmi regolazione
ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
Tuning
Manuale o automatico
Modalità di allarme
Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
Doppia azione
Funzionamento combinato caldo-freddo con doppio P.I.D
Soft-Start
Impostazione del gradiente di salita in Gradi / Ora or percentuale uscita fissa
Configurazione parametri software
Software LABSOFTVIEW
Protocolli di comunicazione
Modbus RTU
