ATR244 | Regolatore PID 48x48mm

Il regolatore ATR244 integra tutte le caratteristiche della gamma Blue Line: display performante che garantisce ottima leggibilità e modalità di programmazione con tecnologia NFC/RFID tramite App senza necessità di cablaggi e alimentazione del dispositivo.

Sono disponibili versioni con singolo e doppio ingresso analogico con la possibilità di gestire due processi e due loop di regolazione distinti oppure di effettuare operazioni matematiche (somma, differenza, media) tra i due processi.

Le uscite sono selezionabili come comando o molteplici modalità di allarme nonchè ritrasmissione analogica di processo o setpoint.

L'opzione di comunicazione in rete è su seriale RS485 con protocollo Modbus-RTU.

L'alimentazione a range esteso da 24 a 230V AC/DC con isolamento galvanico dalla rete contribuisce alla flessibilità di questa serie, garantendo anche il funzionamento ottimale in presenza di fluttuazioni sulla rete elettrica.

Caratteristiche Generali

Dimensioni
48 x 48 (frontale) x 105 mm
Materiale
Contenitore: PC UL94V2 autoestinguente, frontale: PC UL94V2
Peso
Circa 185 g
Protezione
Pannello frontale: IP65, Contenitore e morsetti: IP20
Condizioni operative
Temperatura 0..45 °C, umidità 35..95 RH%
Certificazioni
CE, UL

Caratteristiche Hardware

CODICI D'ORDINE	ATR244-12ABC	ATR244-12ABC-T	ATR244-13ABC	ATR244-23A-T	ATR244-23BC-T
Alimentazione	24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV			24 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV	115..230 V AC ±15% 50/60 Hz - isolamento galvanico 2,5KV
Consumo	6 Watt/VA	6 Watt/VA	6 Watt/VA	6 Watt/VA	6 Watt/VA
Display	4 digits 0,52’’, 5 digits 0,30’’
Ingressi analogici	1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti)			2 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti)
Tempo acquisizione	Programmabile fino a 2,1 ms (frequenza fino a 470 Hz)
Ingresso TA	-	-	-	1x T.A. 50 mA, 800 μs - 4096 points	1x T.A. 50 mA, 800 μs - 4096 points
Ingressi digitali	2x PNP	2x PNP (sovrapposti alle uscite SSR)	2x PNP	4x PNP(sovrapposti alle uscite SSR)	4x PNP(sovrapposti alle uscite SSR)
Uscita digitali	2x SSR 12 / 24 V DC - 25 mA max	2x SSR 12 / 24 V DC - 25 mA max (sovrapposti agli ingressi)	2x SSR 12 / 24 V DC - 25 mA max	2x SSR 12 / 24 V DC - 25 mA max (sovrapposti agli ingressi)	2x SSR 12 / 24 V DC - 25 mA max (sovrapposti agli ingressi)
Uscita Ausiliaria	12/24 VDC - 30mA max per alimentazione sensori
Uscite Relè	2x 2 A - 250 V AC carico resistivo	2x 2 A - 250 V AC carico resistivo	3x 2 A - 250 V AC carico resistivo	3x 2 A - 250 V AC carico resistivo	3x 2 A - 250 V AC carico resistivo
Uscite analogiche	1x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV	1x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV	1x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV	2x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV	2x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV
Comunicazione seriale	-	RS485 (1200..115200 Baud) opto isolata	-	RS485 (1200..115200 Baud) opto isolata	RS485 (1200..115200 Baud) opto isolata
USB	1x micro USB per programmazione via PC con LabSoftView

Caratteristiche Software

Algoritmi regolazione
ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
Tuning
Manuale o automatico
Modalità di allarme
Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
Doppia azione
Funzionamento combinato caldo-freddo con doppio P.I.D
Soft-Start
Impostazione del gradiente di salita in Gradi / Ora or percentuale uscita fissa
Logica Apri/Chiudi
Comando valvole motorizzate
Configurazione parametri software
Memory Card, software LABSOFTVIEW, codici EASY-UP - Programmazione via APP (NFC) "MyPixsys" per dispositivi Android e Ios
Protezioni software
Setpoint di comando / allarmi - Password per accesso ai parametri
Protocolli di comunicazione
Modbus RTU
Funzione Programmatore
Ciclo con massimo 12 step e funzioni recupero/attesa fine step

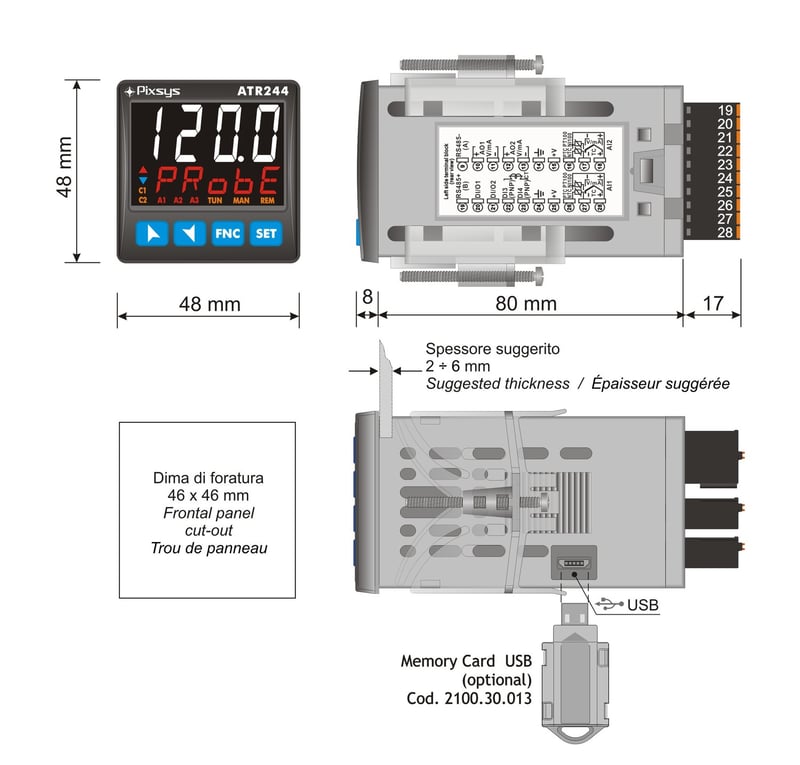

Installazione

Codici d‘Ordine

ATR244-12ABC
REGOLATORE MULTI-SETPOINT 48X48 4+5 digit 1AI-1AO-2DI/O-2RELE
ATR244-12ABC-T
REGOLATORE MULTI-SETPOINT 48X48 4+5 Digit 1AI-1AO-2DI/O-2RL-RS485
ATR244-13ABC
REGOLATORE MULTI-SETPOINT 48X48 4+5 digit 1AI-1AO-2DI/O-3RELE
ATR244-23A-T
REGOLATORE MULTI-SETPOINT 48X48 2AI 2AO 4DI/O 3RELE RS485 24VAC/DC
ATR244-23BC-T
REGOLATORE MULTI-SETPOINT 48X48 2AI 2AO 4DI/O 3RELE RS485 115/230VAC
