ATR224 | Regolatore PID 48x48mm

l regolatore PID ATR224 è una versione semplificata e ridotta della serie ATR244.

L’ingresso è programmabile per sensori di temperatura (termoresistenze e termocoppie), oppure per segnali di processo in corrente/tensione mA/Volt, utilizzabili per trasmettitori di pressione, sensori di umidità e di flusso o per il comando inverter.

Le uscite del regolatore sono selezionabili come comando e molteplici modalità di allarme. L'alimentazione a range esteso da 24 a 230V AC/DC ne aumenta la flessibilità.

E' supportato dall'App MyPixsys per la configurazione tramite NFC/RFID.

Caratteristiche Generali

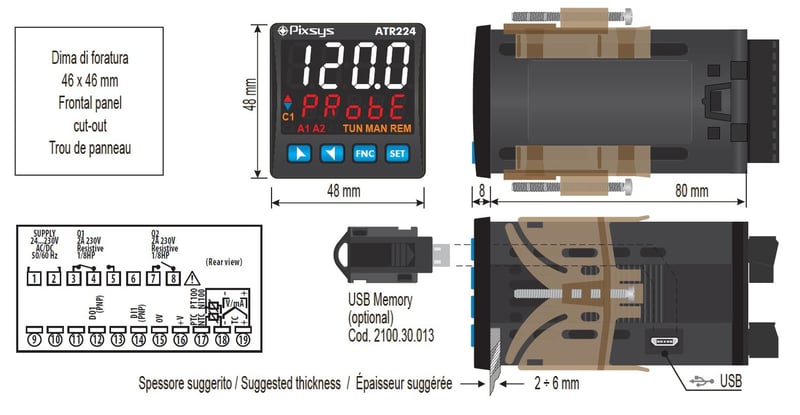

Dimensioni
48 x 48 (frontale) x 105 mm
Materiale
Contenitore: PC UL94V2 autoestinguente, frontale: PC UL94V2
Peso
Circa 185 g
Protezione
Pannello frontale: IP65, Contenitore e morsetti: IP20
Condizioni operative
Temperatura 0..45 °C, umidità 35..95 RH%
Certificazioni
CE

Caratteristiche Hardware

CODICI D'ORDINE	ATR224-12ABC
Alimentazione	24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV
Consumo	8 Watt/VA
Display	4 digits 0,52’’, 5 digits 0,30’’
Ingressi analogici	1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti)
Tempo acquisizione	Programmabile fino a 2,1 ms (frequenza fino a 470 Hz)
Ingressi digitali	1x PNP
Uscite digitali	1x SSR 12 / 24 V DC - 25 mA max
Uscita Ausiliaria	12/24 VDC - 30mA max per alimentazione sensori
Uscite Relè	2x 2 A - 250 V AC carico resistivo
USB	1x micro USB per programmazione via PC con LabSoftView

Caratteristiche Software

Algoritmi regolazione
ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
Tuning
Manuale o automatico
Modalità di allarme
Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
Doppia azione
Funzionamento combinato caldo-freddo con doppio P.I.D
Soft-Start
Impostazione del gradiente di salita in Gradi / Ora or percentuale uscita fissa
Logica Apri/Chiudi
Comando valvole motorizzate
Configurazione parametri software
Memory Card, software LABSOFTVIEW, codici EASY-UP - Programmazione via APP (NFC) "MyPixsys" per dispositivi Android e Ios
Protezioni software
Setpoint di comando / allarmi - Password per accesso ai parametri
