Touch screen capacitivo 1280x 800, formato 16:10
WP620 è un web-panel basato su sistema operativo Linux Yocto, ideale complemento dei dispositivi che integrano la funzionalità webserver con visualizzazione di pagine HTML 5. In particolare si configura come interfaccia ottimale per i PLC Pixsys serie PL600 e PL700.
La connettività prevede due porte ethernet 10/100 con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet).
La connessione VPN tramite servizio software Pixsys Portal pre-installato permette l'accesso anche alla sottorete impianto (passthrough).
Come tutta la gamma WP, il pannello è caratterizzato da un un concept meccanico robusto in metallo e alluminio.

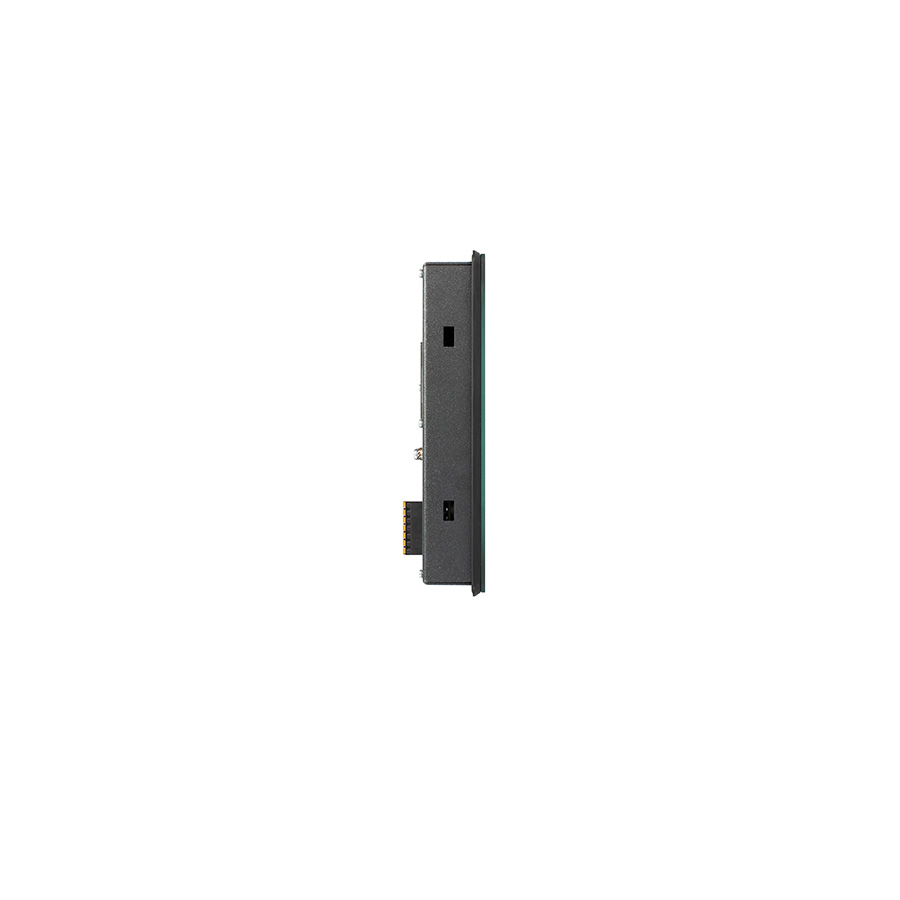

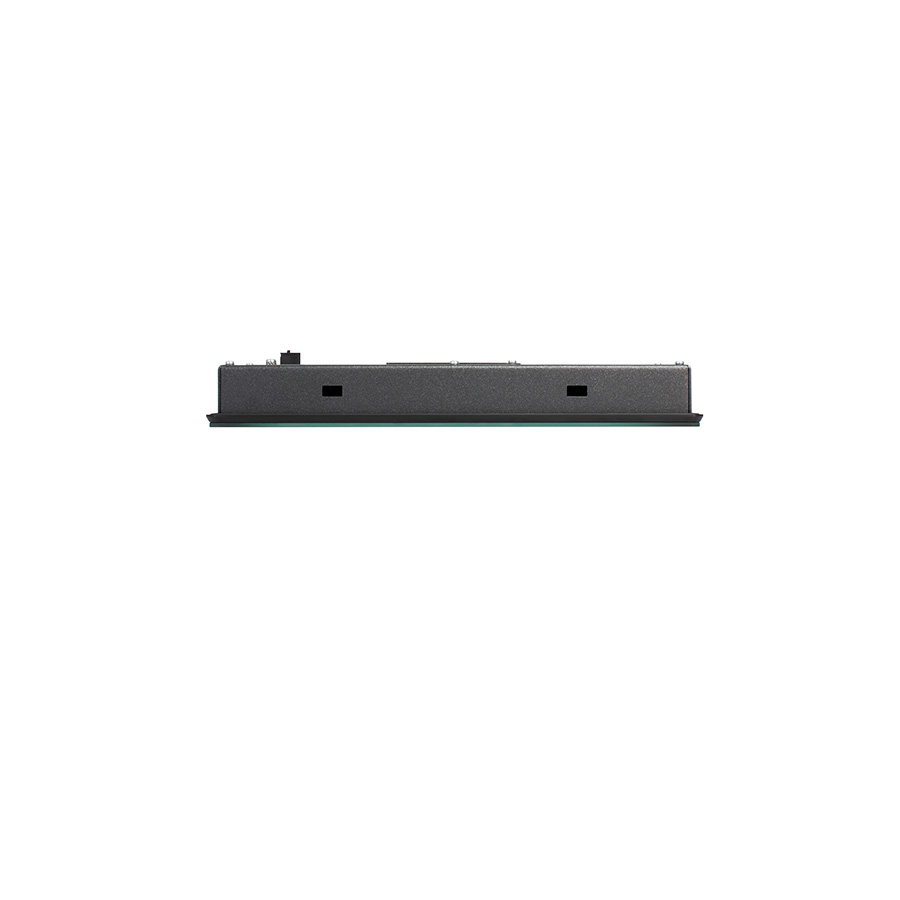

- Dimensioni (L x H x P)317 x 220 x 41 mm (foratura 304 x 208 mm)
- MaterialePannello frontale: vetro temperato 3mm su cornice in lega d'alluminio nero. Contenitore: metallo 10/10 verniciato Ral 7016
- PesoCirca 1800 g
- ProtezioneFrontale: IP65, Contenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
- CertificazioniCE
|
CODICI D'ORDINE |
WP620-A-P2 |
|---|---|
|
Alimentazione |
24V AC/DC ±10% 50/60 Hz - isolamento galvanico 2,5kV |
|
Consumo |
16Watt/VA |
|
Processore | (P2) Rockchip PX30 4xA35 @1.3GHz, ARM v8, 64-bit SoC, GPU Mali G31 (P3) Rockchip RK3399 2xA72 @2GHz + 4xA53 @1.4GHz, ARM v8, 64-bit SoC, GPU Mali T864 (P4) Rockchip RK3588 4xA76 @2.4GHz + 4xA55 @1.8GHz, ARM v8, 64-bit SoC, GPU Mali G610 |
|
Memoria | (P2-P3) eMMC 16GB, RAM 2GB (P4) eMMC 32GB, RAM 4GB |
|
Orologio |
Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2) |
|
Display |
LCD TFT touch screen 12.1", risoluzione 1280x800 pixel - formato 16:10, 16.7M colori (24 bit), 400 cd/m2, durata tipica illuminazione 50000h @ 25°C, touch capacitivo |
|

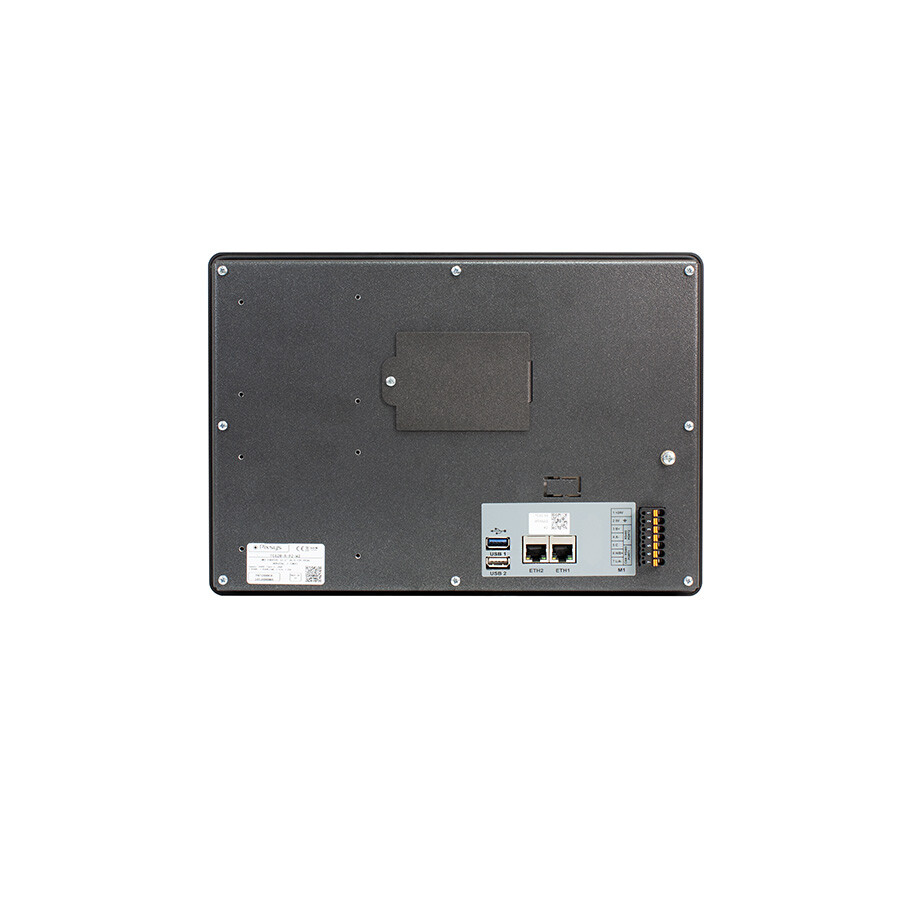

Ethernet |
2x 10 / 100 Mbit/s-con MAC distinti |
|
USB | (P2) 2x USB 2.0 (P3-P4) 1x USB 3.0, 1x USB 2.0 |
- Sistema operativoLinux Yocto

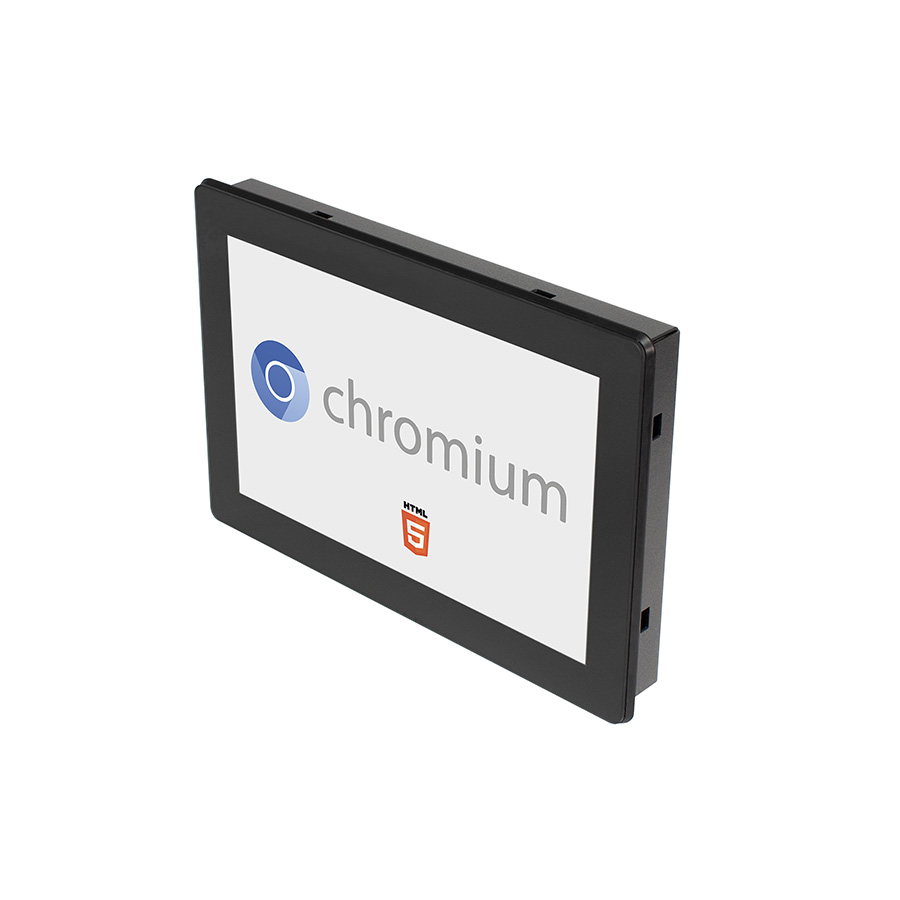

- BrowserChromium HTML 5
- VPNServizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
- WP620-A-P2WEB PANEL 12.1"-1280x800 16:10-Chromium PX30 1.3 GHz 4 CORES CTP – 12..24 VDC
- CODICI ACCESSORI
- 2400.10.021WMI6201 USB WiFi + BT Dongle RTL8822BU 802.11 abgn/ac 2T2R
- 2200.20.008MODEM 3G/4G USB
