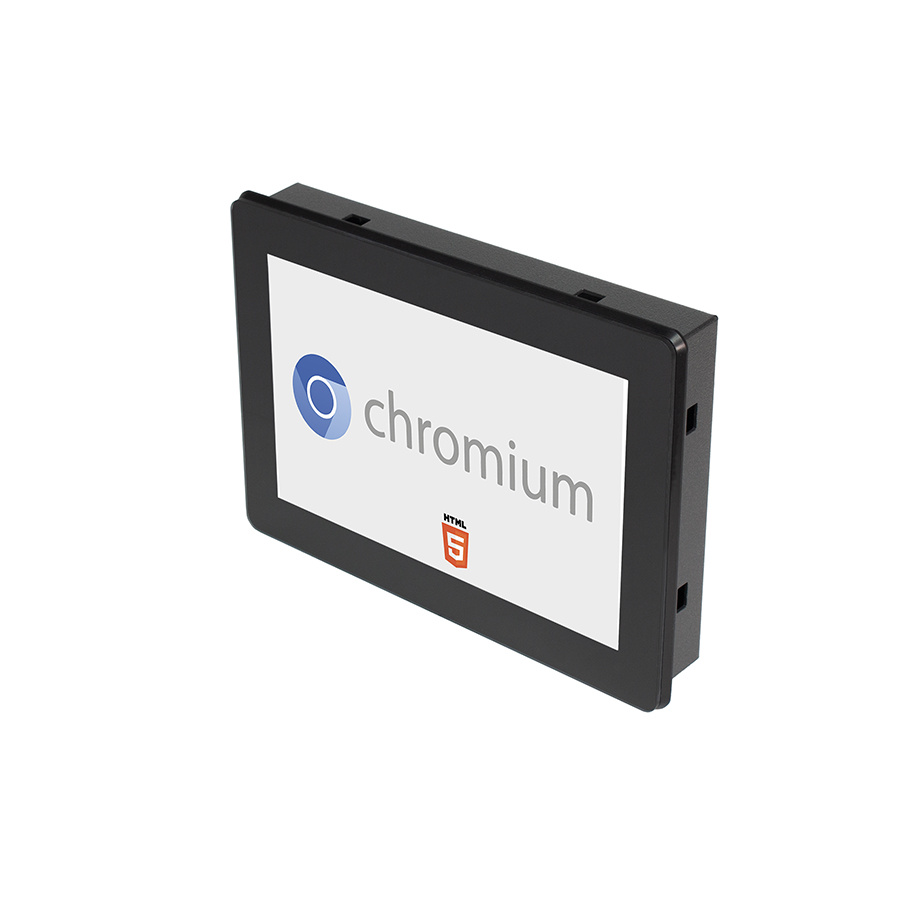

Touch screen capacitivo 1280x 800, formato Wide
WP615 è un web-panel basato su sistema operativo Linux Yocto, ideale complemento dei dispositivi che integrano la funzionalità webserver con visualizzazione di pagine HTML 5. In particolare si configura come interfaccia ottimale per i PLC Pixsys serie PL600 e PL700.

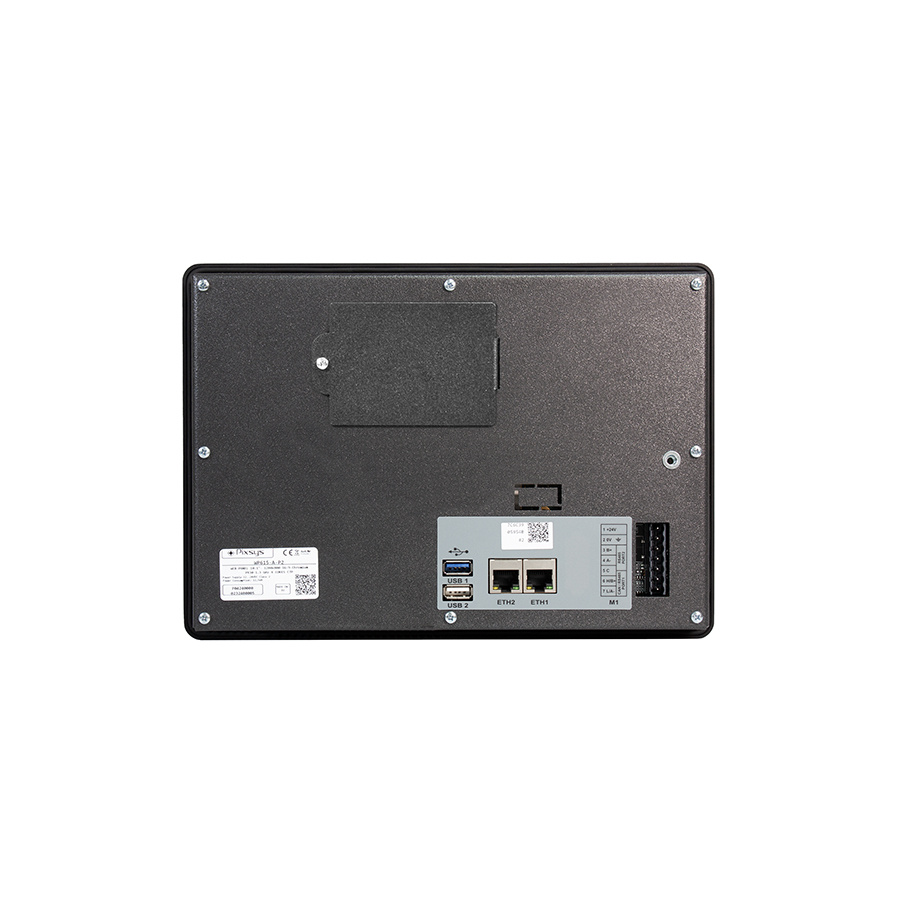

La connettività prevede due porte ethernet 10/100 con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet).
La connessione VPN tramite servizio software Pixsys Portal pre-installato permette l'accesso anche alla sottorete impianto (passthrough).

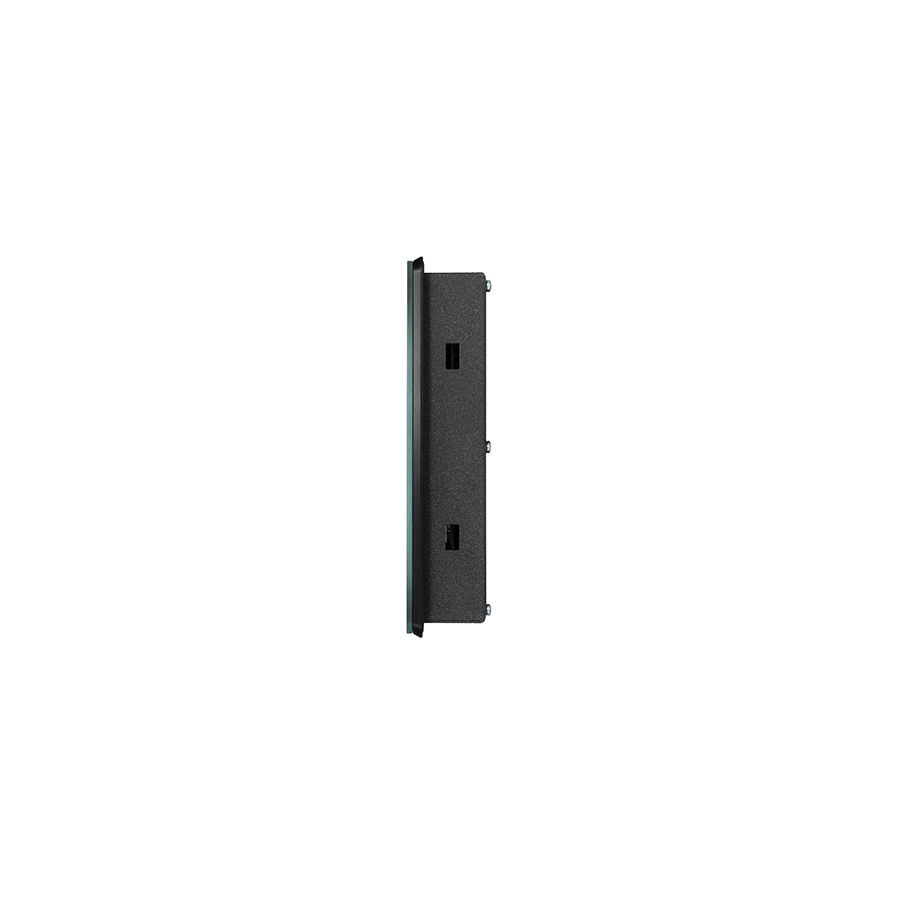

Come tutta la gamma WP, il pannello è caratterizzato da un un concept meccanico robusto in metallo e alluminio.
- Dimensioni268 x 190 x 40 mm (foratura 253 x 175 mm)
- MaterialePannello frontale: vetro temperato 3mm su cornice in lega d'alluminio nero. Contenitore: metallo 10/10 verniciato Ral 7016
- PesoCirca 1600 g
- ProtezioneFrontale: IP65, Contenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
- CertificazioniCE
CODICI D'ORDINE | WP615-A-P2 |
---|---|
Alimentazione |
24 V AC/DC ±10% 50/60 Hz - isolamento galvanico 2,5kV |
Consumo |
12,5 Watt/VA |
Processore | (P2) Rockchip PX30 4xA35 @ 1.3GHz, ARM v8, 64-bit SoC (P3) Rockchip RK3399 2xA72 @2GHz + 4xA53 @1.4GHz, ARM v8, 64-bit SoC |
Memoria |
eMMC 16 GB / 2 GB LPDDR4-3200 SDRAM |
Orologio |
Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2) |
Display |
LCD TFT touch screen capacitivo single touch 10.1", risoluzione 1280x800 pixel - formato Wide, 16.2M colori (24 bit), 320 cd/m2, durata tipica illuminazione 30000h @ 25°C |
Ethernet |
2x 10 / 100 Mbit/s-con MAC distinti |
USB |
(P2) 2x USB 2.0 (P3) 1x USB 3.0, 1x USB 2.0 |
- Sistema operativoLinux Yocto, Docker ready
- BrowserChromium HTML 5
- VPNServizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
![](https://www.pixsys.net/hubfs/Disegni%20Installazione/insta_WP615.jpg)
