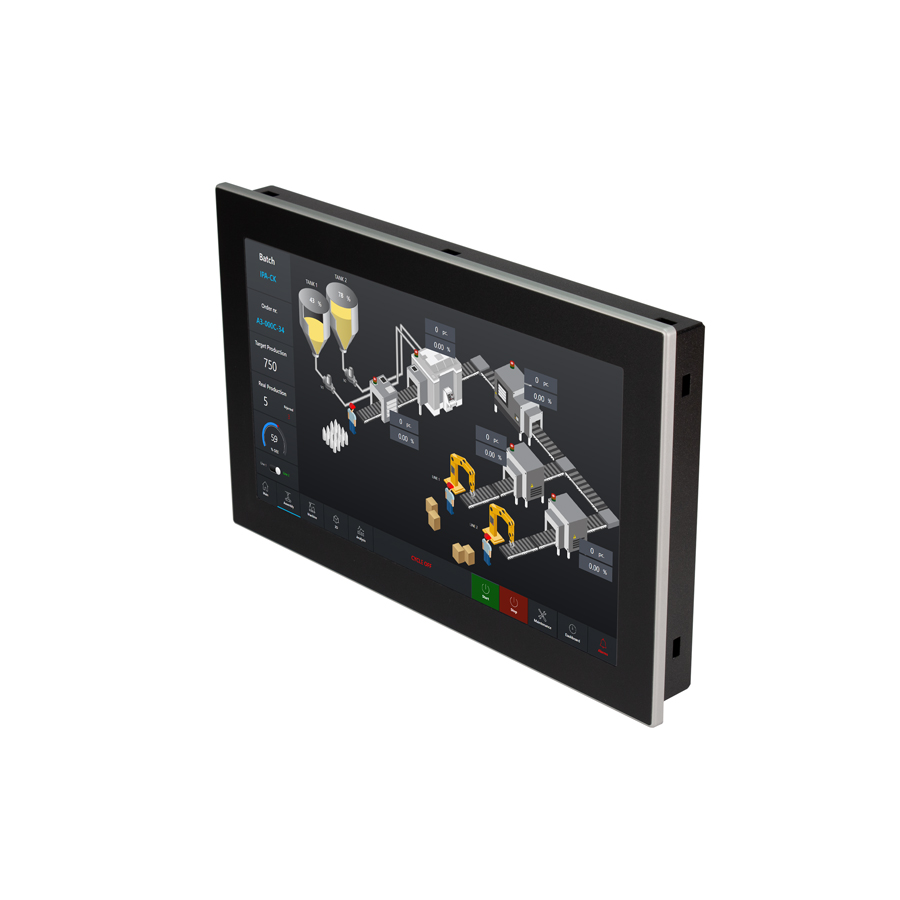

Touch screen resistivo 1366x 768, formato 16:9
Basato su sistema operativo WEC 7 e processore ARM CORTEX A8, con memoria integrata allo stato solido, il pannello è programmabile con Movicon 11.6, interfacciabile con i più diffusi marchi di PLC.

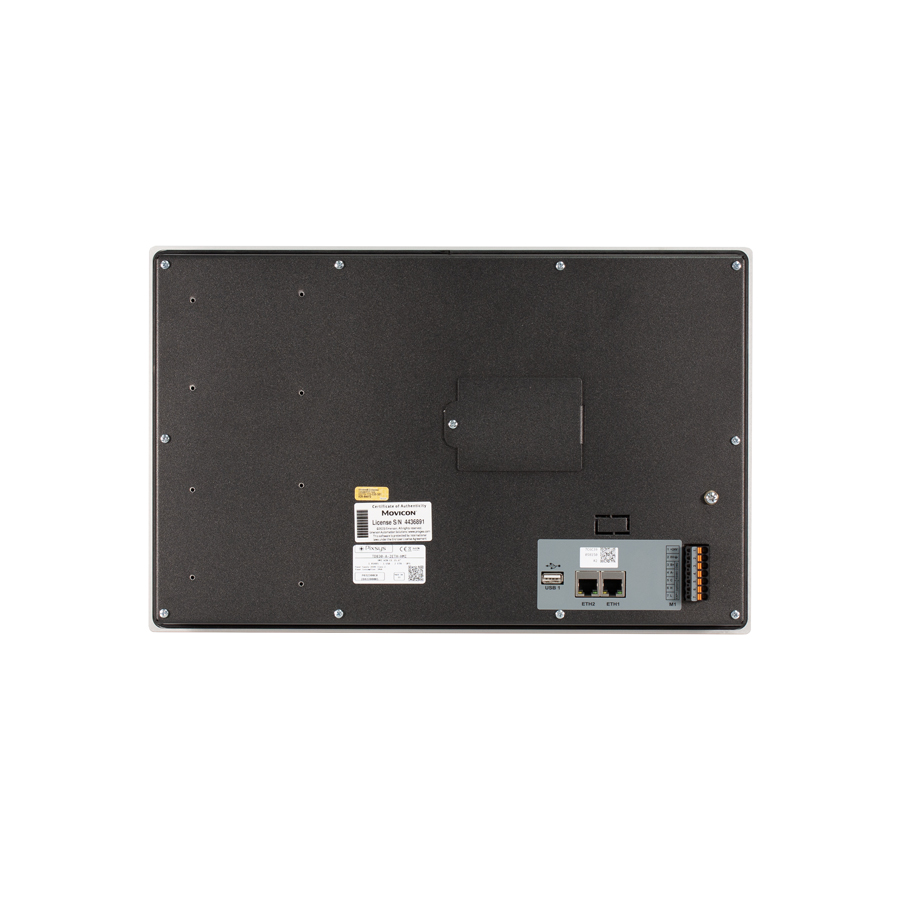

La connettività prevede una seriale RS485 opto-isolata e due porte ethernet 10/100 con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet).
La connessione VPN per desktop remoto/webserver e debug/aggiornamento programmi è integrata tramite servizio software Pixsys Portal pre-installato.

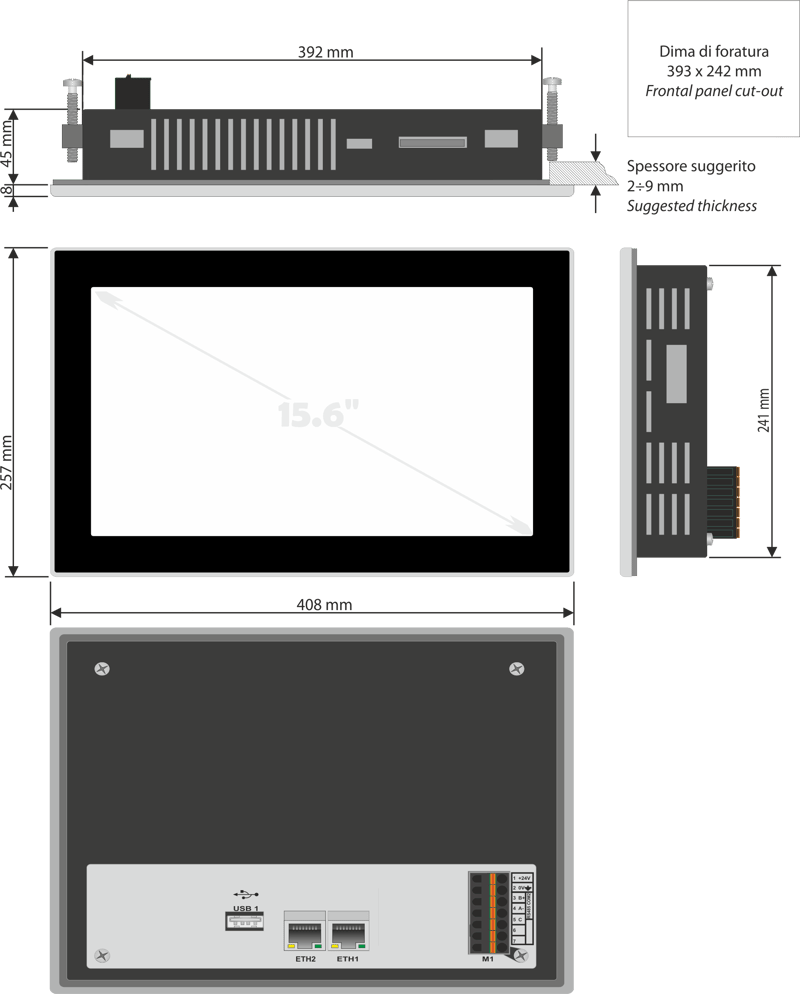

- Dimensioni (L x H x P)408 x 257 x 45 mm (foratura 393 x 242 mm)
- MaterialePannello frontale: lega d'alluminio fresato dal pieno, maschera in poliestere. Contenitore: metallo 10/10 verniciato Ral 7016
- PesoCirca 2000 g
- ProtezioneFrontale: IP65, Contenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
- CertificazioniCE, UL
| CODICI D'ORDINE | TD830-A-2ETH-HMI |
|---|---|
| Alimentazione | 24 V AC/DC ±15% 50/60 Hz - isolamento galvanico 2,5kV |
| Consumo | 15 Watt/VA |
| Processore | ARM Cortex A8 @ 1 GHz |
| Memoria | eMMC 2 GB / RAM 512 MB DDR3 |
| Display | LCD TFT touch screen 15.6", risoluzione 1366x768 pixel - formato 16:9, 16.2M colori (24 bit), 500 cd/m2, durata tipica illuminazione 50000h @ 25°C, touch resistivo 4 fili integrato |
| Orologio | Real-Time clock con batteria di Back-up |
| Seriale di comunicazione | RS485 (1200..115200 Baud) opto isolata |
| Ethernet | 2x 10 / 100 Mbit/s-con MAC distinti |
| USB | 1x USB 2.0 |
- Sistema operativoWindows 7 Embedded Compact
- Protocolli di comunicazioneModbus RTU - Modbus TCP/IP - OPC-UA client - ADS Twin CAT - B+R System 2000 PVI - S7/TCP -FINS Serial - FINS Ethernet - NJ Ethernet/IP - MELSEC Serial - MELSEC Ethernet - DF1 Protocol - Ethernet/IP
- Programmazione interfaccia graficaMovicon 11.6 (IDE)
- VPNServizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
- TD830-A-2ETH-HMIHMI WIN-CE 15.6" - MOVICON 11 1 RS485-1 USB-2 ETHERNET-24VDC
