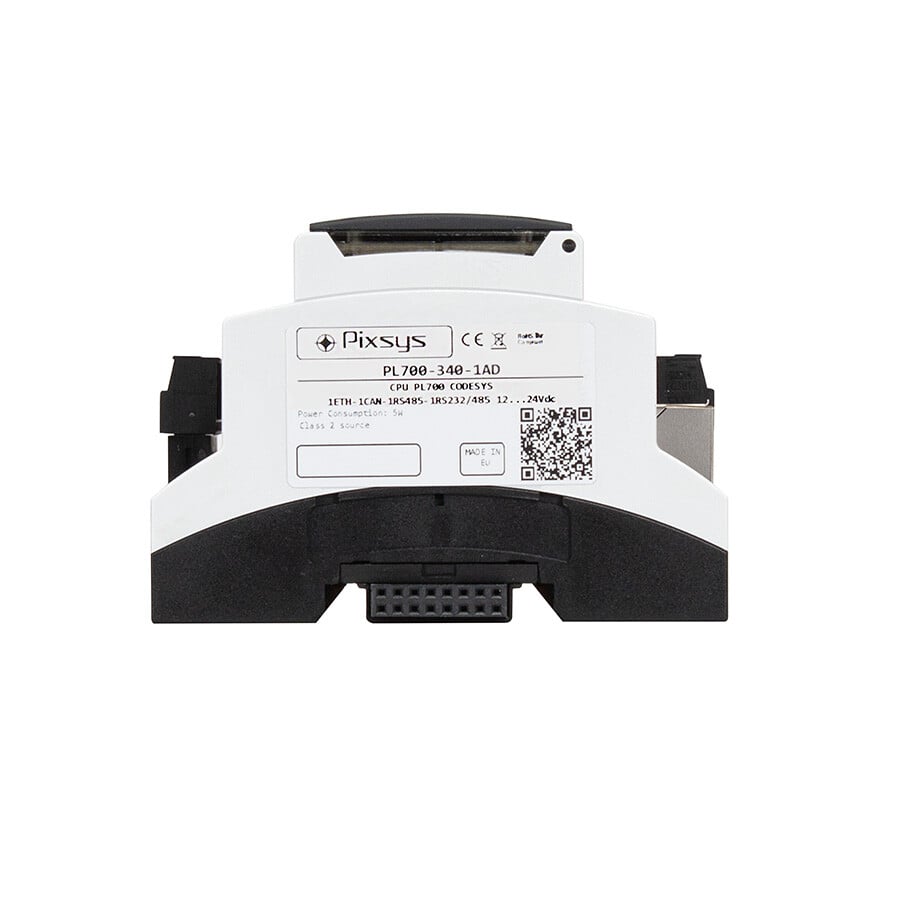

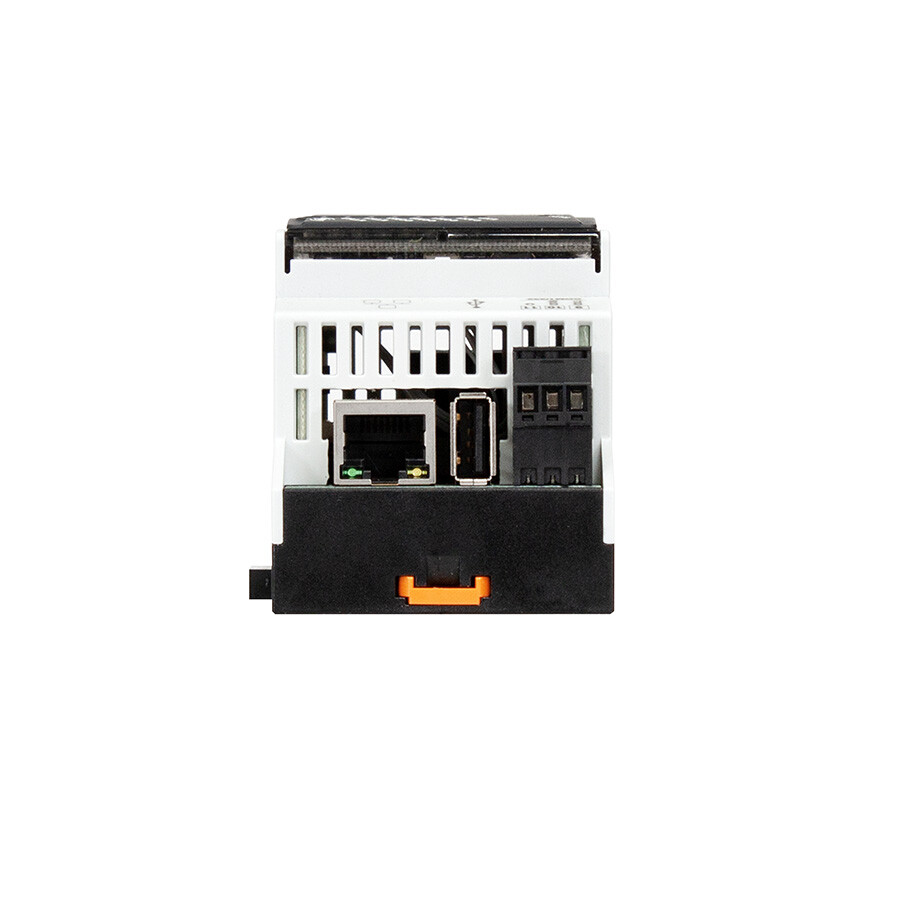

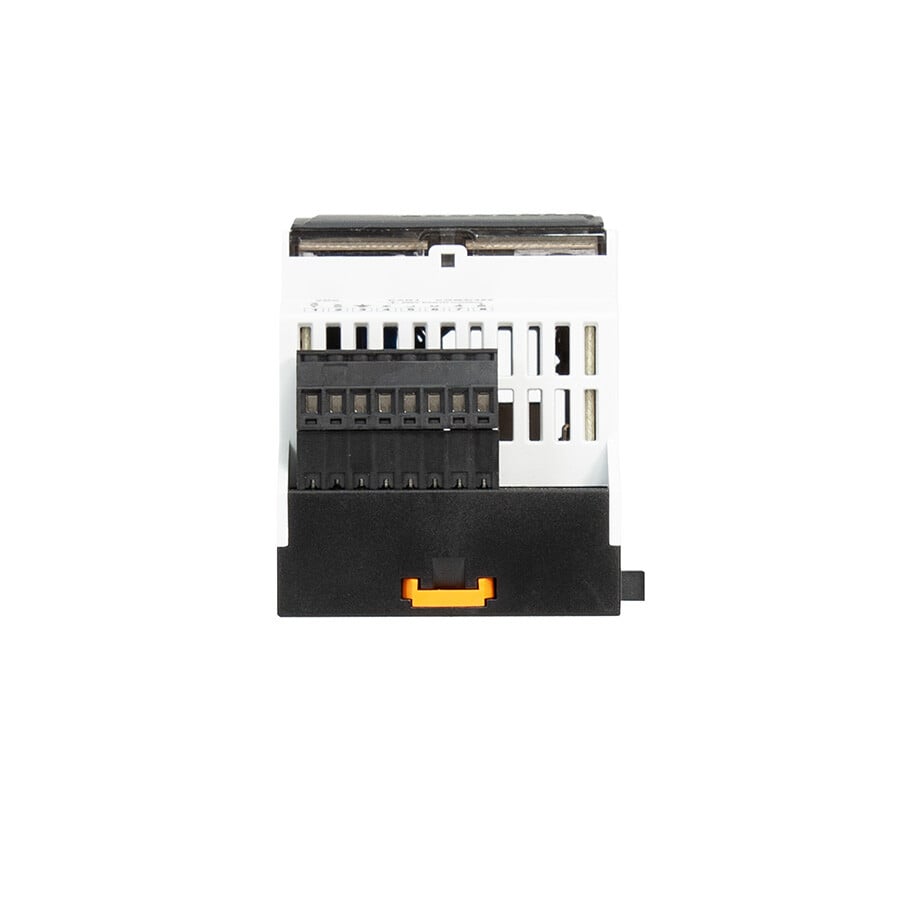

PL700 è la CPU del PLC modulare Pixsys che integra il runtime Codesys Control SL v3.5 programmabile con l'ambiente CODESYS.
Il runtime Codesys integrato supporta nativamente questi protocolli:
- CODESYS CANopen Manager (Master)
- CODESYS EtherCAT Master
- CODESYS EtherNet/IP Adapter (Slave)
- CODESYS Modbus TCP Master / Slave
- CODESYS Modbus Serial Master
- CODESYS PROFINET Device (Slave)
La connettività per Industria 4.0 è garantita dal supporto del protocollo OPC UA Server integrato e dal protocollo MQTT disponibile come blocco funzione.
E' possibile espandere il numero di protocolli/funzionalità attivando le relative licenze (SL) acquistabili direttamente dallo store ufficiale Codesys.
Nella versione 2AD la funzionalità CODESYS WebVisu integrata consente l'accesso ad un "Virtual HMI" per la visualizzazione di sinottici personalizzati da qualsiasi browser HTML5 o tramite Web Panel Pixsys dedicato.
Per l'acquisizione degli I/O locali sono disponibili i moduli Pixsys PLE500 con Bus integrato PLE-DIN-BUS mentre la serie MCM260X tramite RS485 o CAN è la soluzione per gli I/O remoti.
La versione corrente integra UPS a super-condensatore e e consente una gestione delle variabile ritentive senza limiti di quantità, oltre ad una elevata immunità ai disturbi.
La connessione VPN tramite servizio software Pixsys Portal pre-installato consente l'accesso anche alla sottorete impianto (passthrough).
Per programmare il dispositivo PL700 in ambiente Codesys è sufficiente aggiungere alla suite Codesys standard il device descriptor del dispositivo, disponile per il download nella sezione Software di questa pagina.
- Dimensioni54 x 90 x 64 mm - 3 moduli DIN43880
- MaterialeContenitore: Nory V0; Frontale: gomma siliconica V0 autoestinguenti
- PesoCirca 250 g
- ProtezioneContenitore e morsettiere: IP20 (morsettiere estraibili)
- Condizioni operativeTemperatura 0-45 °C, umidità 35..95 uR% (senza condensa)
- CertificazioniCE
| CODICI D'ORDINE | PL700-340-1AD e PL700-340-2AD | PL700-335-1AD |
|---|---|---|
| Alimentazione | 12..24 V DC ±15% 50/60 Hz - isolamento galvanico 2,5kV | |
| Consumo | 3 Watt/VA | |
| UPS | Built-in UPS per variabili persistenti | - |
| Processore | ARM Cortex A8 @ 1 GHz | |
| Memoria | Flash 2Gb pSLC Tecnology / RAM 512MB DDR3 | |
| Orologio | Real-Time clock con condensatore di Back-up | Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2) |
| Seriale di comunicazione | 2x RS485 (1200..115200 Baud) opto isolate oppure | 1x RS485 (1200..115200 Baud) opto isolata + 1x RS232 (1200..115200 Baud) |
| CAN | 1x CAN (50K..1Mbit) opto isolato | |
| Bus di Espansione | PLE-DIN-BUS (real time) su barra DIN - MAX 24 moduli PLE500 | |
| Ethernet | 1x 10 / 100 Mbit/s | |
| USB | 1x USB 2.0 | |
| Micro SD | 1 x Micro SD slot | |
- Sistema operativoLinux Debian 11 Real Time
- Protocolli di comunicazionePL700-340: EtherCAT Master, PROFINET Device, EtherNet/IP adapter, Modbus RTU Master and TCP Master/Slave, CANopen Master, OPC UA server, MQTT client (encryption supported)
PL700-335: EtherCAT Master, PROFINET Controller/Device, EtherNet/IP Scanner/adapter, Modbus RTU Master/Slave and TCP Master/Slave, CANopen Master/Slave, CAN J1939 - Programmazione Logica PLCCodesys V. 3.5.19.60 e successivi
- Programmazione interfaccia grafica WebCodesys WebVisu (non disponibile su PL700-340-1AD)
- VPNServizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
- PL700-340-1ADPLC DIN Rail 1 Ethernet - 1..2 RS485 - 1 RS232 - 1 CANopen
- PL700-340-2ADPLC DIN Rail 1 Ethernet - 1..2 RS485 - 1 RS232 - 1 CANopen + WebVisu
- PL700-335-1ADPLC - CPU - CODESYS 1 ETHERNET - 1 RS485 - 1 RS232 - 1 CANopen + WebVisu
- CODICI ACCESSORI
- 2400.10.021WMI6201 USB WiFi + BT Dongle RTL8822BU 802.11 abgn/ac 2T2R
- 2200.20.008MODEM 3G/4G USB
- PLE500-2ETHESPANSIONE PLC 2 ETHERNET
