La gamma PLC Pixsys PL600 è caratterizzata da una struttura modulare e flessibile. La CPU PL600 si configura come unità di controllo e nodo di connettività, completa di seriali RS485 e RS232 (Modbus RTU), Ethernet (Modbus TCP/IP), CanOpen ed è basata su microprocessore ARM CORTEX A8 -1 GHz.
Le diverse combinazioni di I/O analogico-digitali risiedono invece su moduli PLE500, che comunicano con la CPU tramite Bus interno real-time su barra DIN. Per l'acquisizione e la gestione di I/O remoti è disponibile anche la serie MCM260X.
Per la connettività Industria 4.0 è supportato il protocollo Modbus/TCP, oltre a MQTT e OPC-UA disponibili come funzioni integrate nel tool di sviluppo LogicLab.

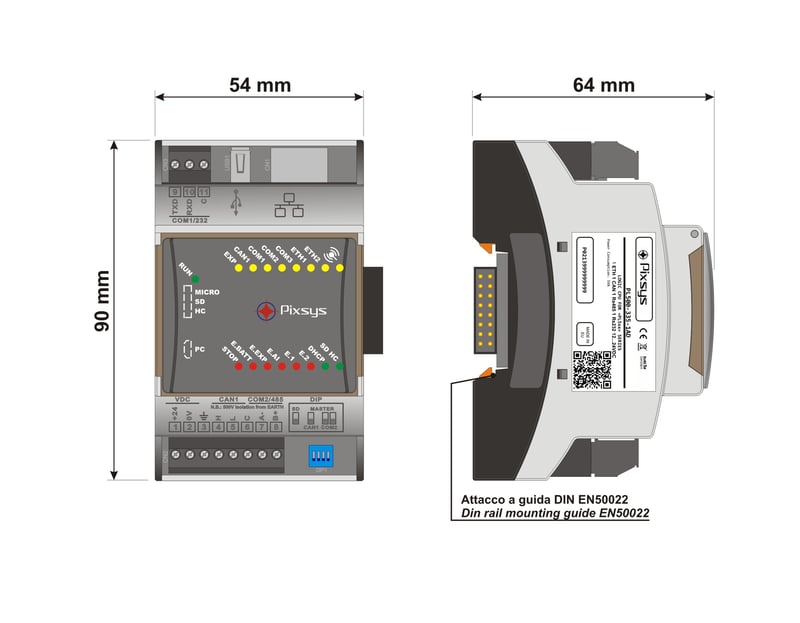

- Dimensioni54 x 90 x 64 mm - 3 moduli DIN43880
- MaterialeContenitore: Nory V0; Frontale: gomma siliconica V0 autoestinguenti
- PesoCirca 250 g
- ProtezioneContenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-45 °C, umidità 35..95 uR% (senza condensa)
- CertificazioniCE
| CODICI D'ORDINE | PL600-335-1AD |
|---|---|
| Alimentazione | 12..24 V DC ±15% 50/60 Hz - isolamento galvanico 2,5kV |
| Consumo | 3 Watt/VA |
| Processore | ARM Cortex A8 @ 1 GHz |
| Memoria | eMMC 2 GB / RAM 512 MB DDR3 |
| Orologio | Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2) |
| Seriale di comunicazione | 1x RS485 (1200..115200 Baud) opto isolata1x RS232 (1200..115200 Baud) opto isolata |
| CAN | 1x CAN (50K..1Mbit) opto isolato |
| Bus di Espansione | PLE-DIN-BUS (real time) su barra DIN - MAX 24 moduli PLE500 |
| Ethernet | 1x 10 / 100 Mbit/s 1x opzione seconda porta ethernet su USB (vedi accessori) - 10 / 100 Mbit/s |
| USB | 1x USB 2.0 |
- Sistema operativoLinux Debian
- Protocolli di comunicazioneModbus RTU - Modbus TCP/IP - CAN Open - Free Port (su seriale) - OPC-UA Server - MQTT Client
- Programmazione Logica PLCLogicLab (IDE), standard IEC61131-3 (ST, IL, FBD, SFC, LADDER), tempo ciclo 4 mS
- VPNServizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
- PL600-335-1ADPLC - CPU WEB SERVER - MQTT
1 ETHERNET - 1 RS485 - 1 RS232 - 1 CANopen
- CODICI ACCESSORI
- 2400.10.021WMI6201 USB WiFi + BT Dongle RTL8822BU 802.11 abgn/ac 2T2R
- 2200.20.008MODEM 3G/4G USB
- PLE500-2ETHESPANSIONE PLC 2 ETHERNET
